Een plan overtekenen

Wanneer er plannen beschikbaar zijn om als achtergrond te gebruiken maar deze niet volledig zijn of te veel informatie bevatten, dan kan met met Safety Reports deze plannen "overtekenen".

Je leest het plan in waarover je beschikt en hierover tekenen we het nieuwe plan. Daarna verbergen of wissen we het oude plan.

Er zijn een paar voordelen aan het overtekenen van plannen op deze manier:

• Alle plannen zien er hetzelfde uit
• De plannen worden veel duidelijker
• Aanpassingen kan je ook zelf eenvoudig maken

Bij Certeso gebruiken wij deze tekentools heel veel. 90% van de plannen die wij ontvangen zijn van zo'n slechte kwaliteit (verouderd, onvolledig, overladen) dat wij ze voor onze klanten hertekenen in onze software. Het is daarbij niet de bedoeling om elk detail correct op plan weer te geven maar wel op te komen tot een duidelijk en bruikbaar plan op schaal.

Geen enkel plan beschikbaar? Geen probleem

Het is perfect mogelijk om een plan te tekenen indien je niets hebt om van te starten. Hoe dat werkt leggen we uit in dit hoofdstuk. Hier gaan we starten van een bestaande afbeelding en gaan we dit plan hertekenen.

Afbeelding

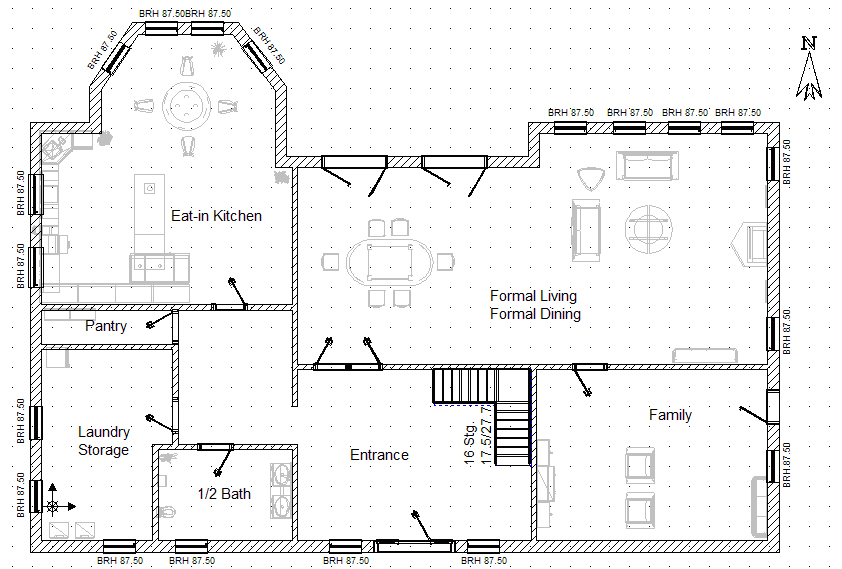

In dit voorbeeld lezen we een scan in van een verdiepingplan Bron: Boereck, Public domain, via Wikimedia Commons

Resultaat

En we maken er dit van in Safety Reports:

Afbeelding inlezen als achtergrond

Als basis op te hertekenen kan je gebruik maken van een Autocad plan (DXF) of een afbeelding. Alle andere formaten moet je dus eerst omzetten naar één van deze 2 formaten. Hoe je dat juist doet lees je hier Ondersteunde achtergronden.

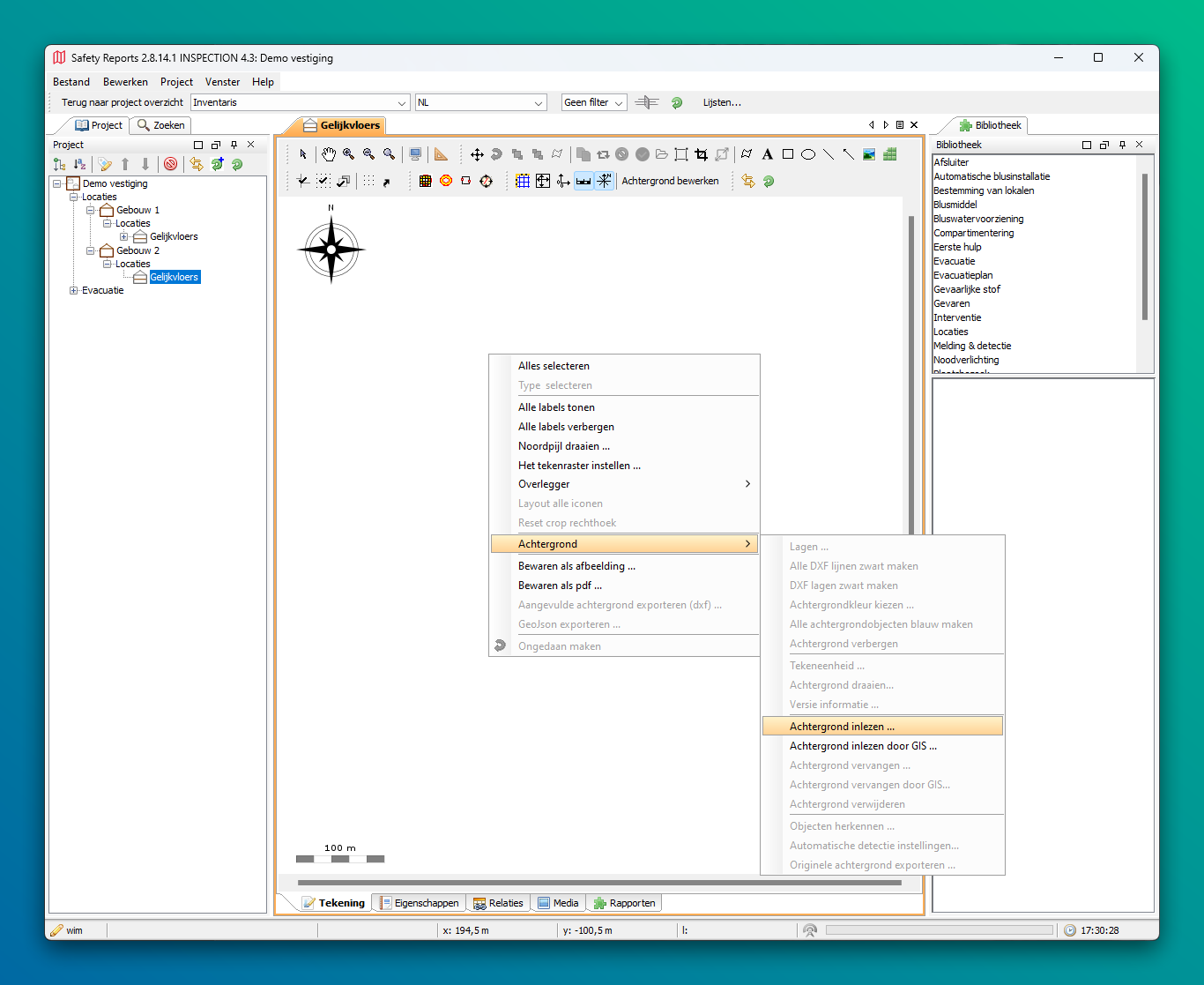

De eerste stap is de verdieping te openen waarin we de nieuwe afbeelding willen inlezen. In dit geval de gelijkvloerse verdieping van gebouw B. Rechts-klik om het menu te openen en kies Achtergrond > Achtergrond inlezen.

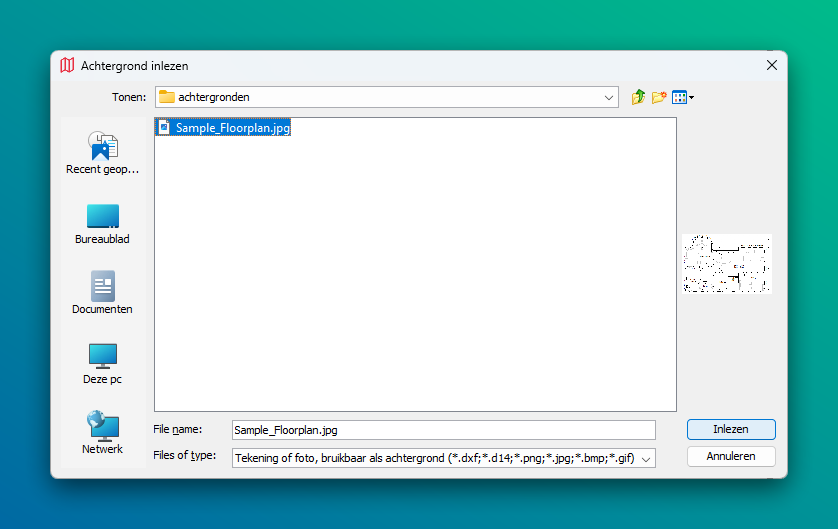

Je kiest de afbeelding of het DXF bestand dat je als achtergrond wil gebruiken en drukt op inlezen.

De schaal instellen

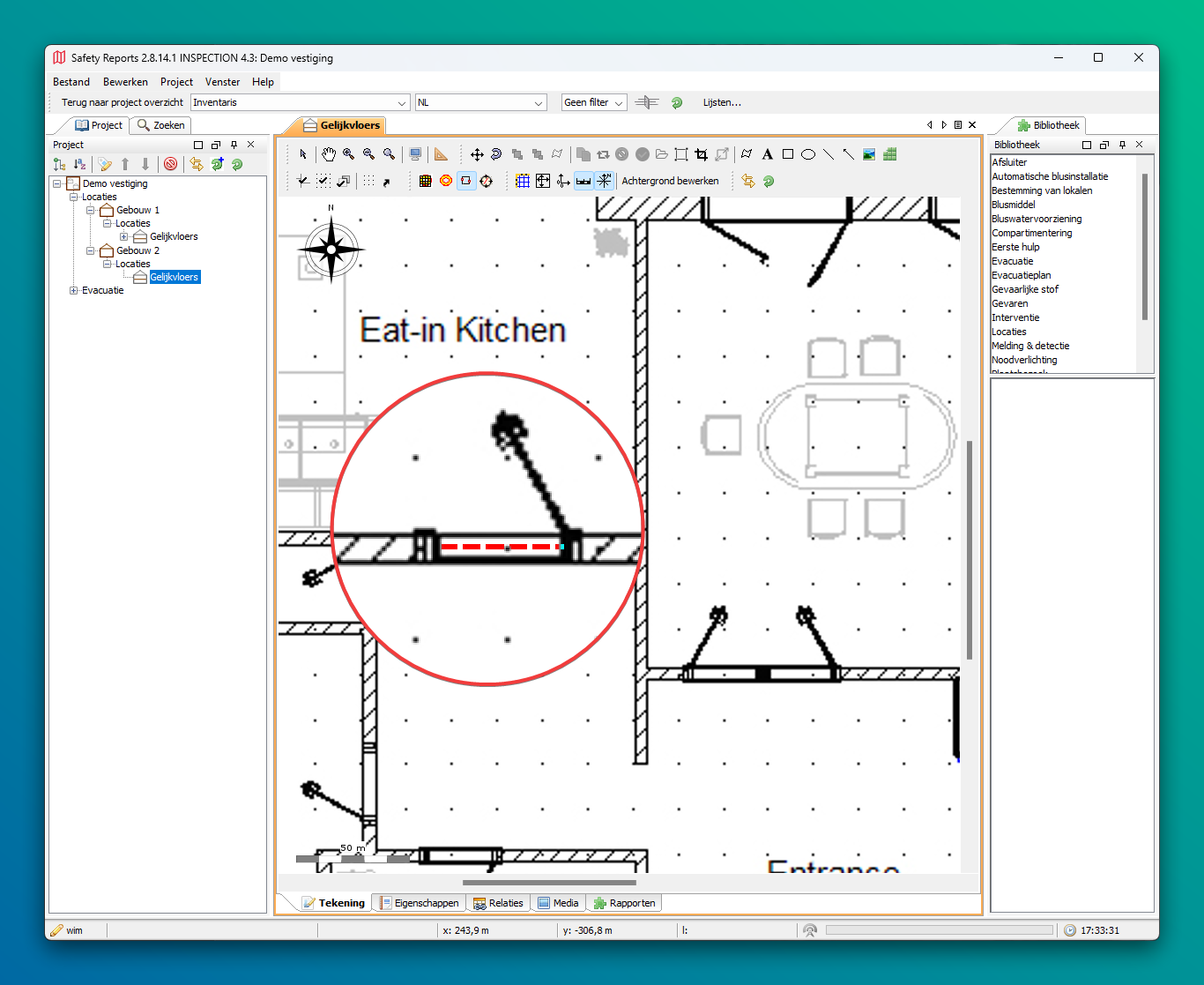

Wanneer het plan geladen is moeten we de schaal instellen. Dit doen we met deze tool in de tekentools:

Met deze tool kan je een lijn tekenen en ingeven hoe lang deze lijn moet zijn. We duiden een opening van een deur aan en geven dan in dat deze 1 meter breed is. Daarmee is de schaal nu juist ingesteld en kunnen we beginnen met tekenen.

Muren tekenen

Muren tekenen we in 2 keer: eerst de buitenmuren en daarna alle binnenmuren. Om snel te werken stoppen we niet met tekenen wanneer we een deur of raam tegen komen. Deze voegen we later toe.

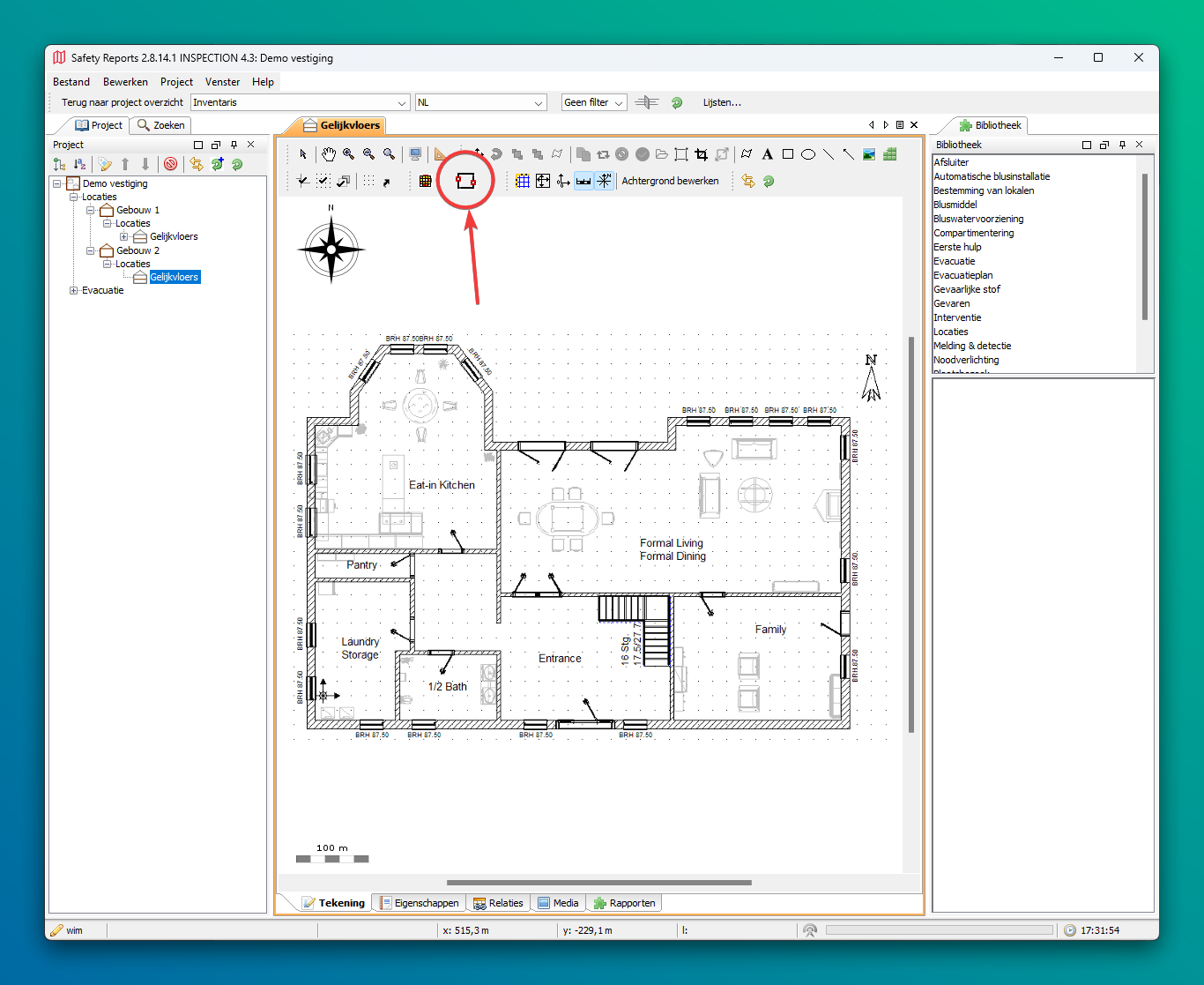

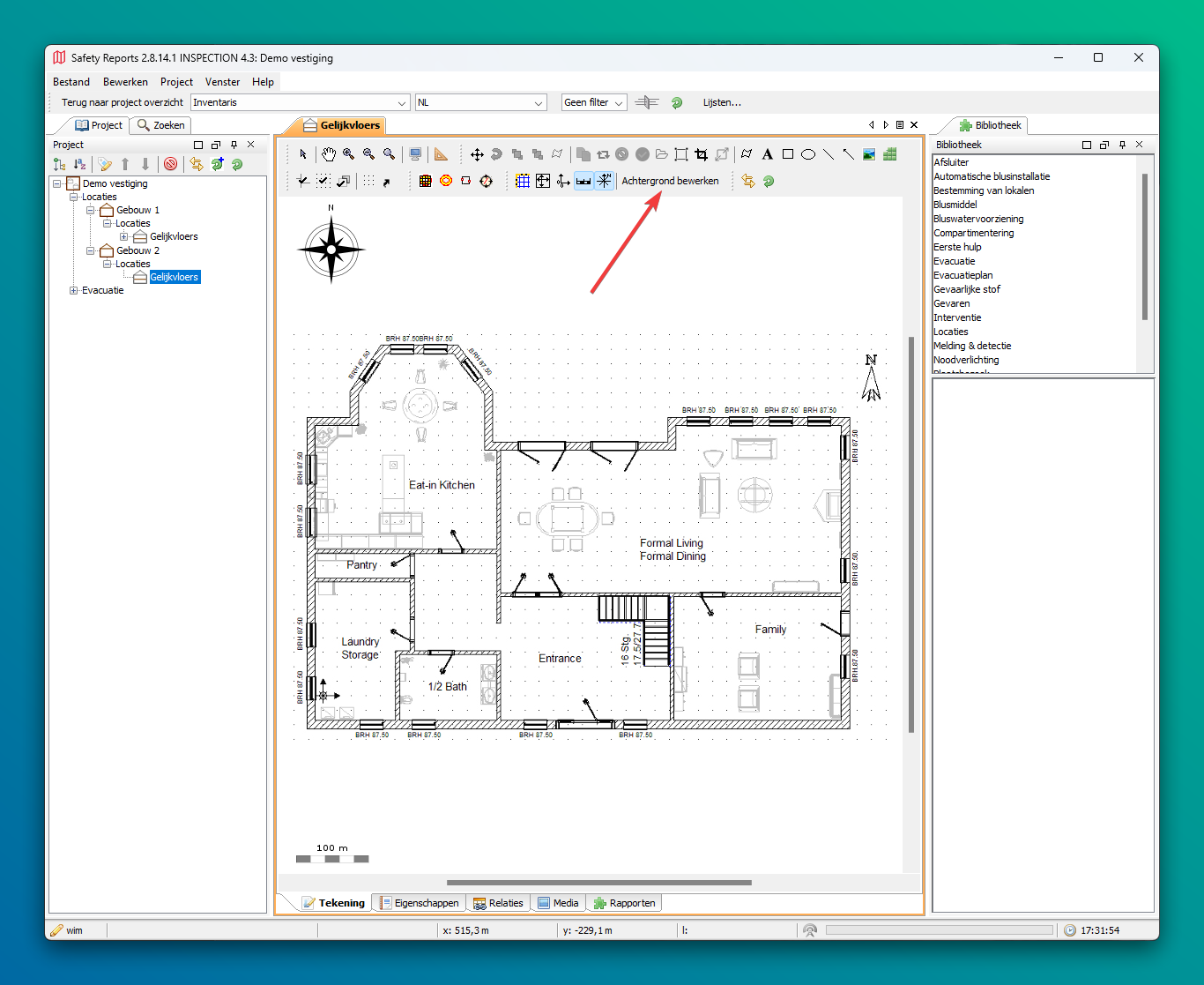

Eerst moeten we de tekening in Achtergrond tekenen modus zetten. We doen dit met de knop Achtergrond bewerken in de toolbar van de tekening. Zolang je in deze modus werk kan je geen iconen of figuren uit de bibliotheek plaatsen.

Er komen nu heel wat extra iconen tevoorschijn waarmee we kunnen tekenen zoals muren, deuren, trappen etc. We activeren de Buitenmuur in de toolbar en we tekenen eerst de omtrek van het gebouw over de bestaande muren.

Buitenmuren

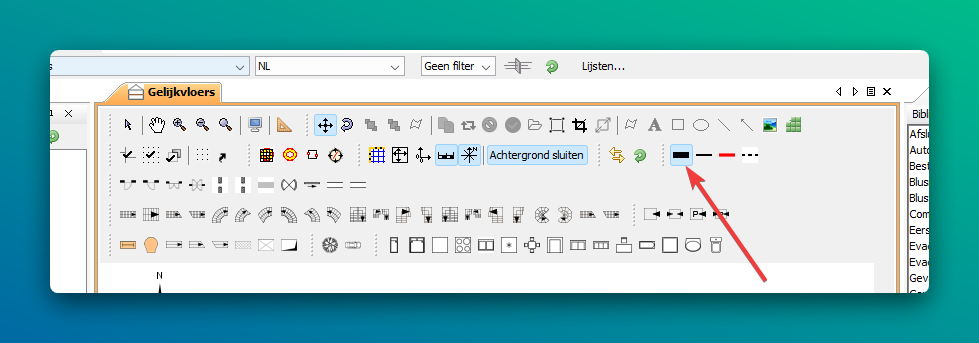

Buitenmuren tekenen we met een tool in de toolbar:

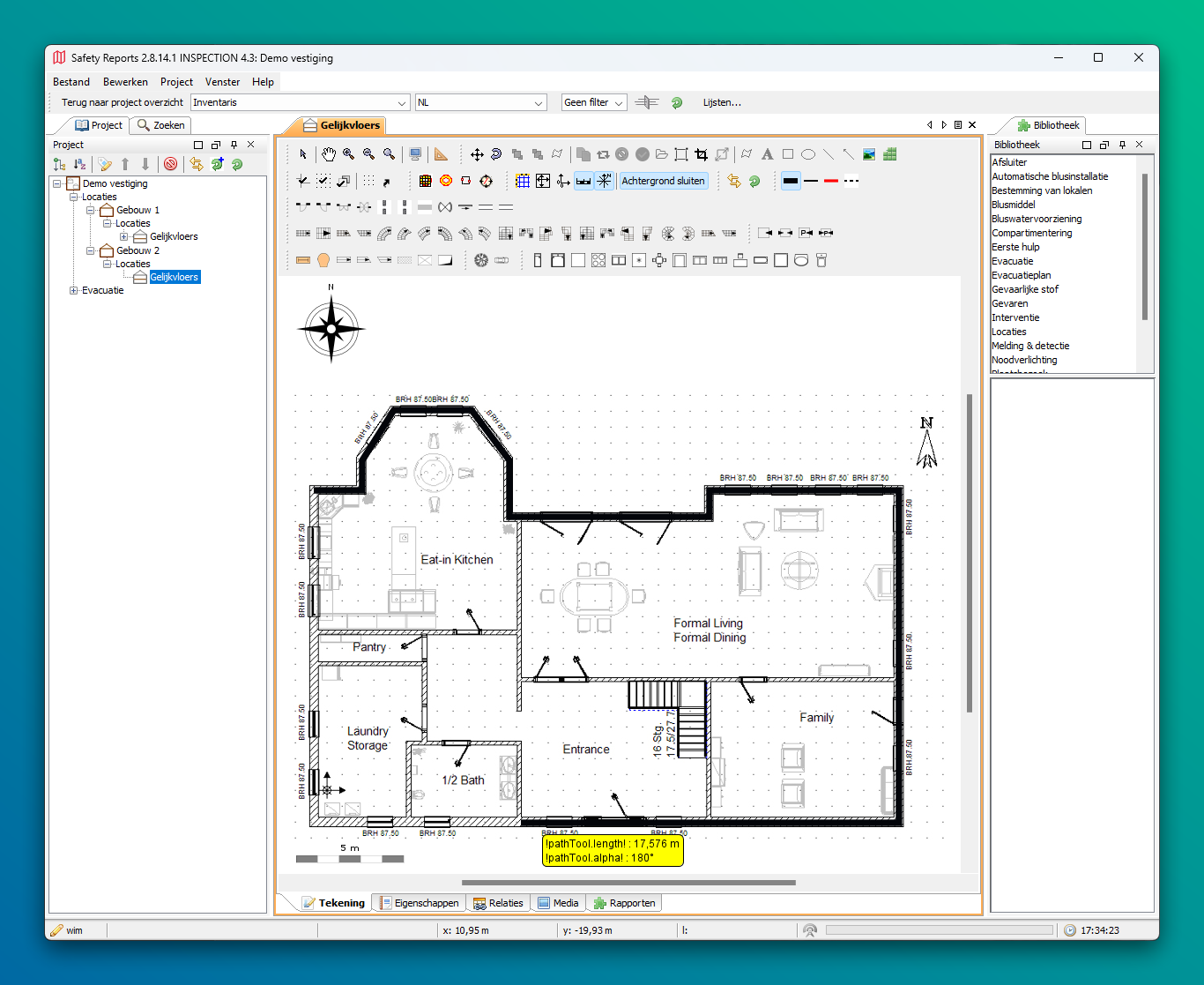

Je start ergens op een buitenmuur en je klikt op elke hoek op de buitenmuren te tekenen. Je stopt niet voor ramen of deuren.

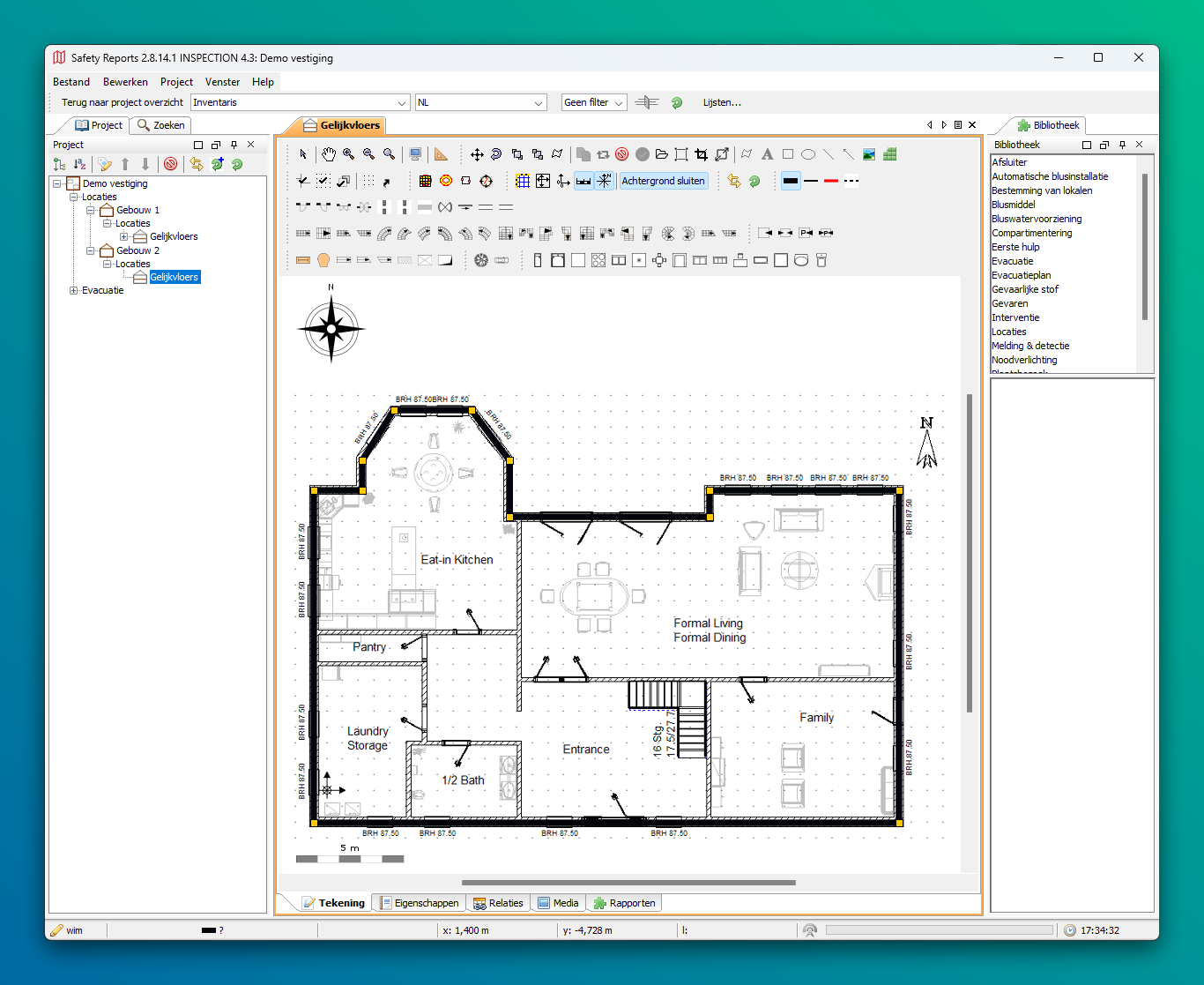

Om te eindigen drukken we op Enter of we klikken 2x op dezelfde plaats. Je hoeft niet de hele omtrek van het gebouw in één keer te tekenen. Je kan stoppen en dan opnieuw verder tekenen.

Rechte hoeken tekenen

Je zal merken dat de muren automatisch recht getekend worden en hoeken maken van 90 en 45 graden. Soms wil je echter een muur kunnen tekenen die niet helemaal 90 graden is. Dan moet je SHIFT indrukken en worden de hoeken niet meer beperkt.

Maak je een fout tekend het tekenen dan kan je één stap terug door op BACKSPACE te drukken tijdens het tekenen van de buitenmuur. Zo hoef je niet helemaal opnieuw te beginnen.

Binnenmuren

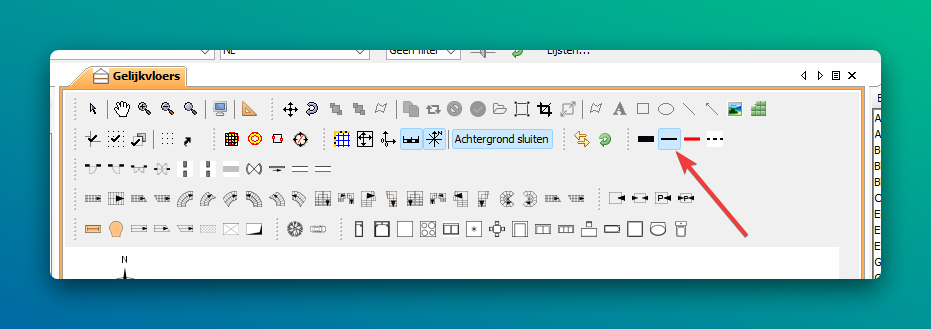

Binnenmuren zijn minder dik om de tekening duidelijker te maken. Je kan de binnenburen vinden net naast de buitenmuren in de toolbar.

Muren aansluitend tekenen

Wanneer je stopt met tekenen en later verder wil tekenen, dan heb je lieft dat deze muren mooi aansluiten. Dit kan je doen door CTRL in te drukken op je toetsenbord. Je zal merken dat je lijnen nu mooi op een bestaand muur aansluiten.

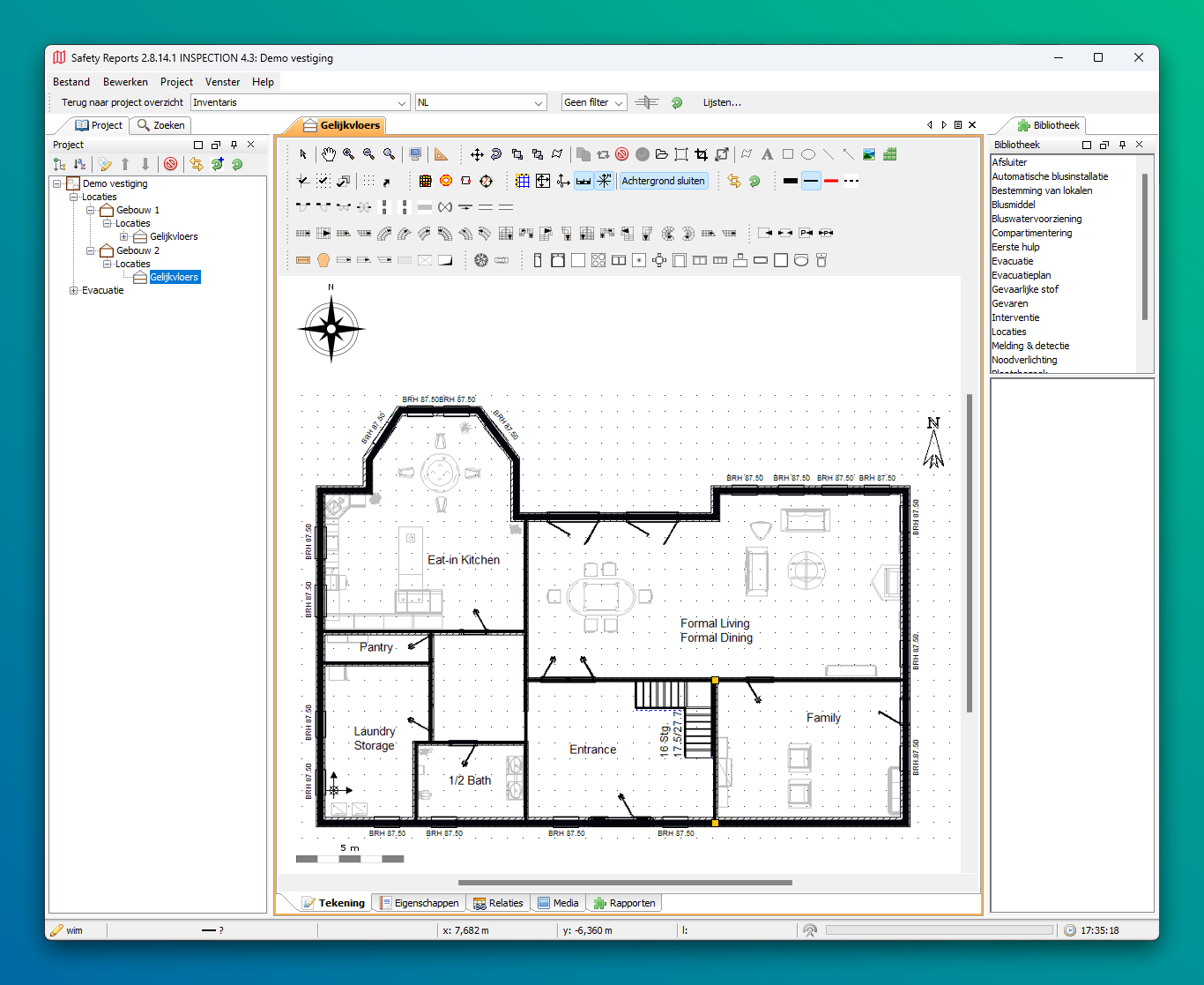

Je stopt niet voor deuren en ramen en je gebruikt best CTRL om de muren aan te laten sluiten tijdens het tekenen. Het resultaat zou eruit moeten zien zoals op onderstaande afbeelding:

Nu is het tijd om de ramen en deuren toe te voegen.

Deuren, ramen en trappen tekenen

We hebben alle binnen en buitenmuren al getekend en nu voegen we de deuren toe.

Deuren

Er zijn heel wat verschillende soorten deuren beschikbaar:

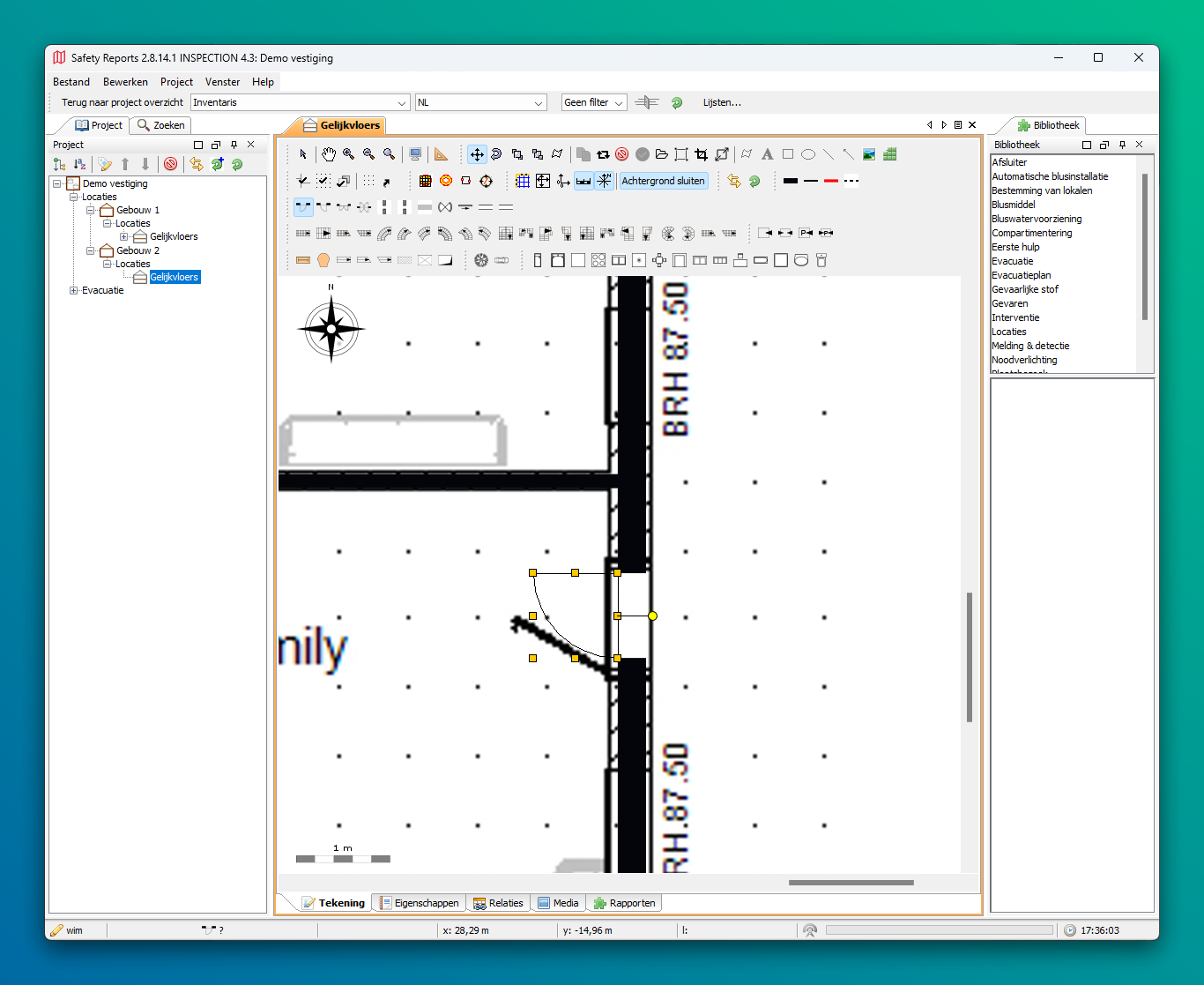

Je kiest het soort deur dat we wil plaatsen en je drukt op CTRL. Wanneer je in de buurt komt van een muur plaatst de deur zich vanzelf in deze muur. Door met de muis naar de andere kant van de muur de bewegen verandert de deur van kant.

Deuren en ramen in muren plaatsen

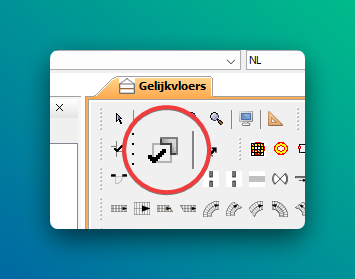

Omdat we maar 2 handen hebben is het soms handig om niet altijd CTRL te drukken tijdens het tekenen. Je kan dit gedrag dat we snapping noemen ook standaard inschakelen door deze tool te activeren in de tekentools:

Deuren kan je tijdens het tekenen ook heel makkelijk van draairichting veranderen door F (Flip) te drukken. Eens de deur geplaatst is werkt dit niet meer.

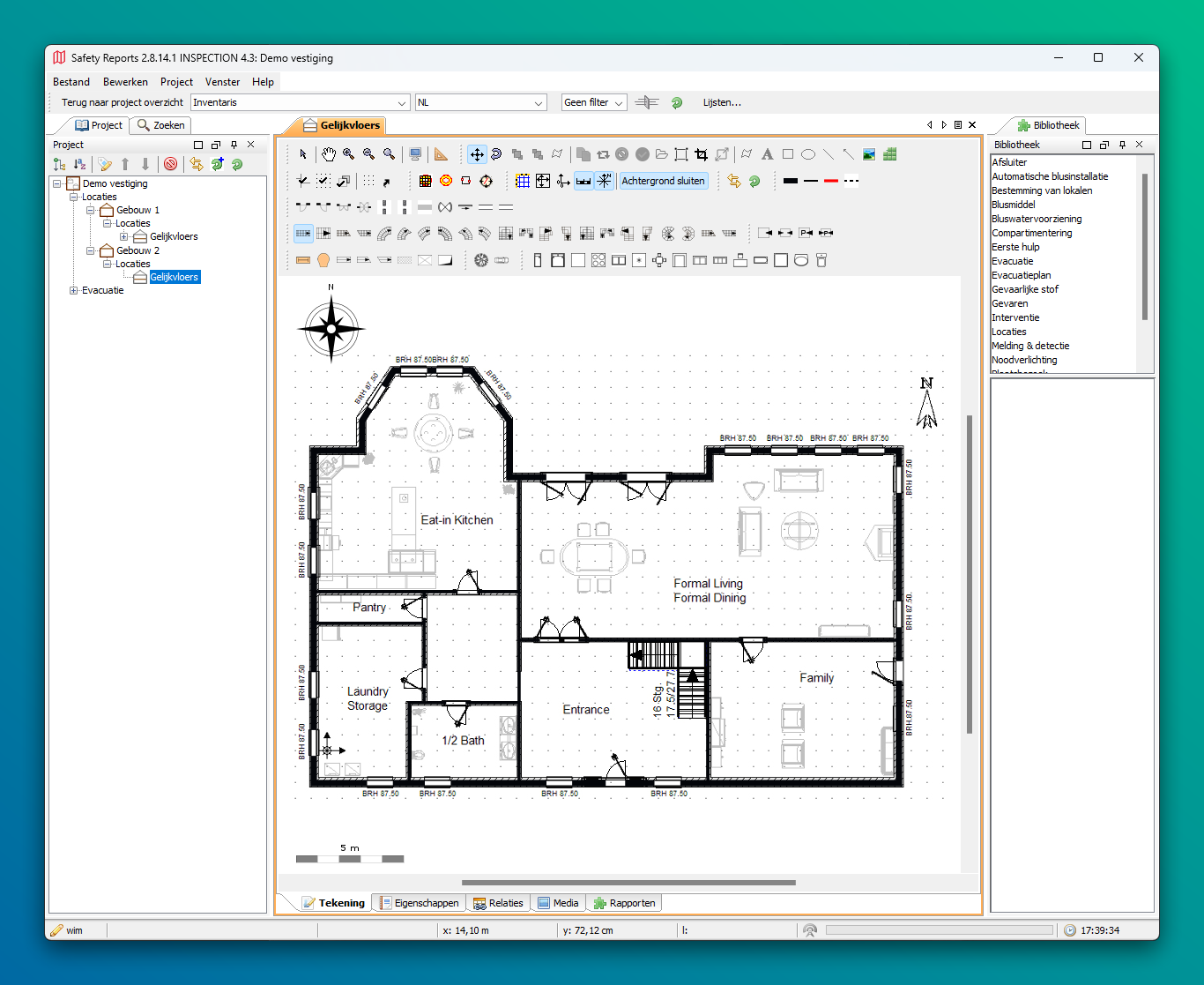

Ons plan met alle deuren geplaatst:

Tekening blauw maken

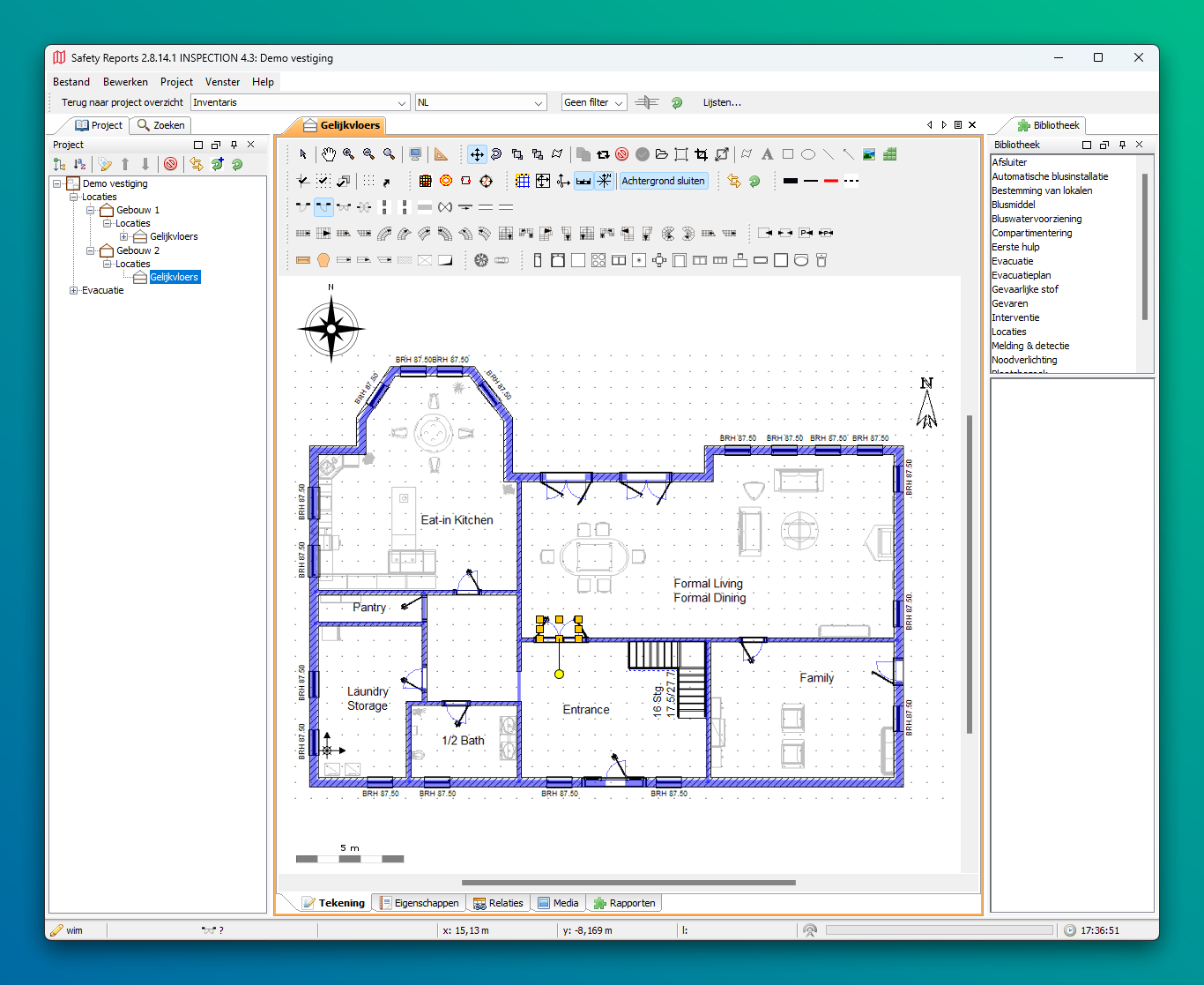

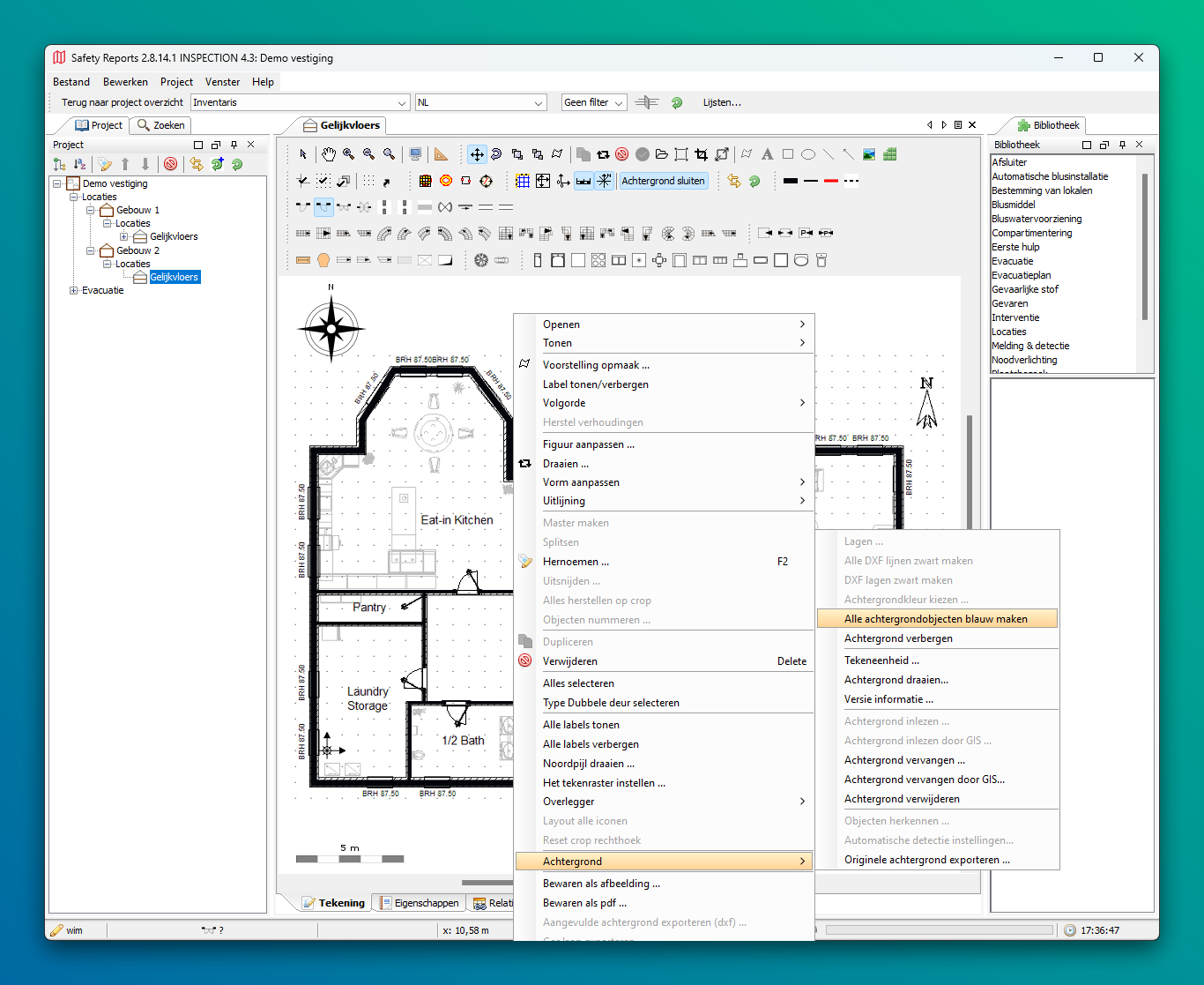

Soms is het niet zo eenvoudig om te zien waar er nog deuren getekend moeten worden omdat alle lijnen op de plannen zwart zijn. Dat kunnen we eenvoudig oplossen door de nieuwe lijnen die wij tekenen in een andere kleur weer te geven. Om dit te activeren rechts-klik je op de tekening en kies je Achtergrond > alle achtergrondobjecten blauw maken.

Het verschil tussen de lijnen die wij getekend hebben en de lijnen van de afbeelding zijn nu veel duidelijker:

Ramen

Er zijn ramen en galzen wanden beschikbaar om in te tekenen.

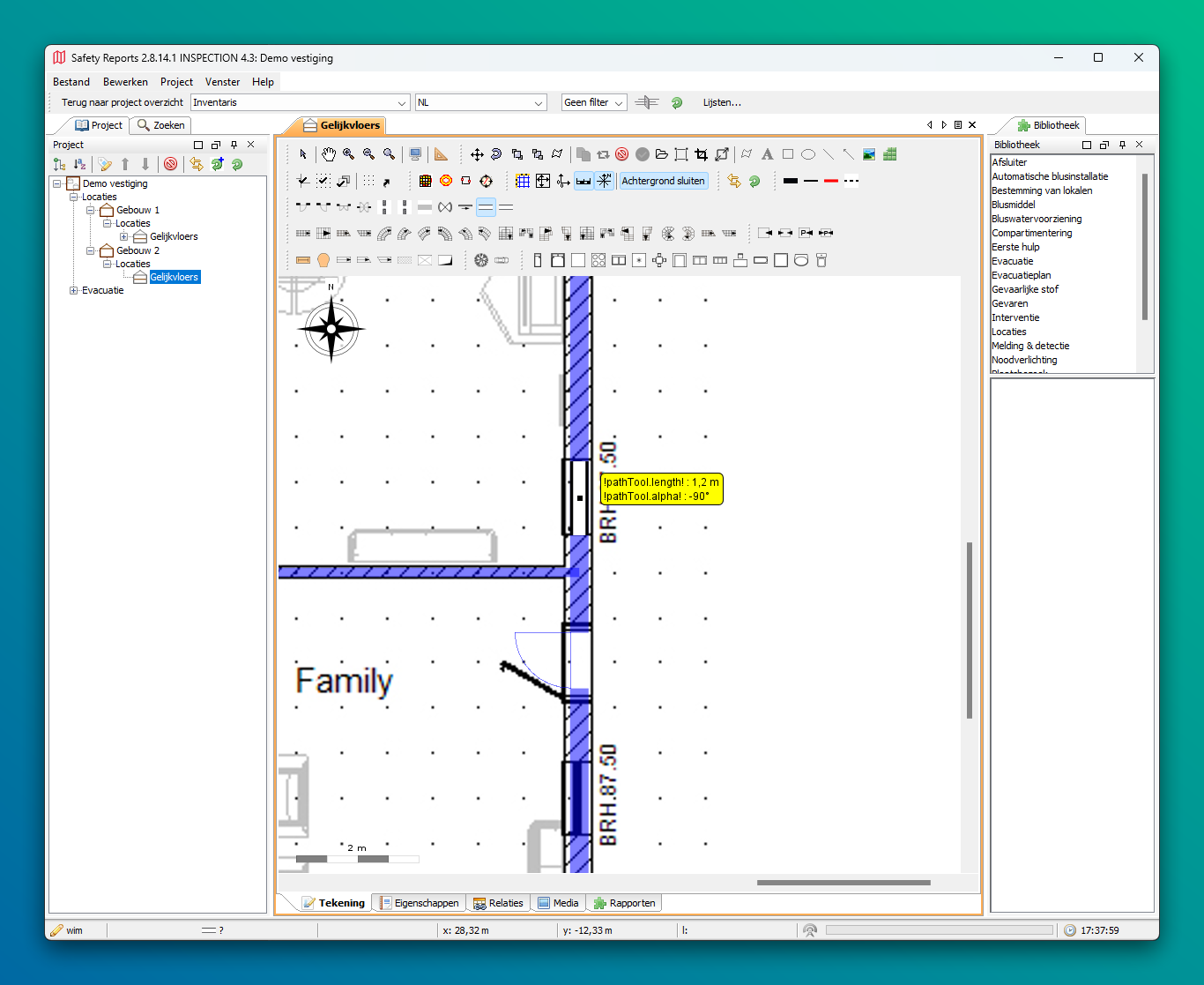

Op dezelfde manier plaatsen we de ramen in de binnen en buitenmuren. Ramen kan men plaatsen met 1 klik op een muur (CTRL indrukken tijdens het tekenen) of je kan een raam ook slepen zodat het langer wordt dan de standaard maat van 90cm.

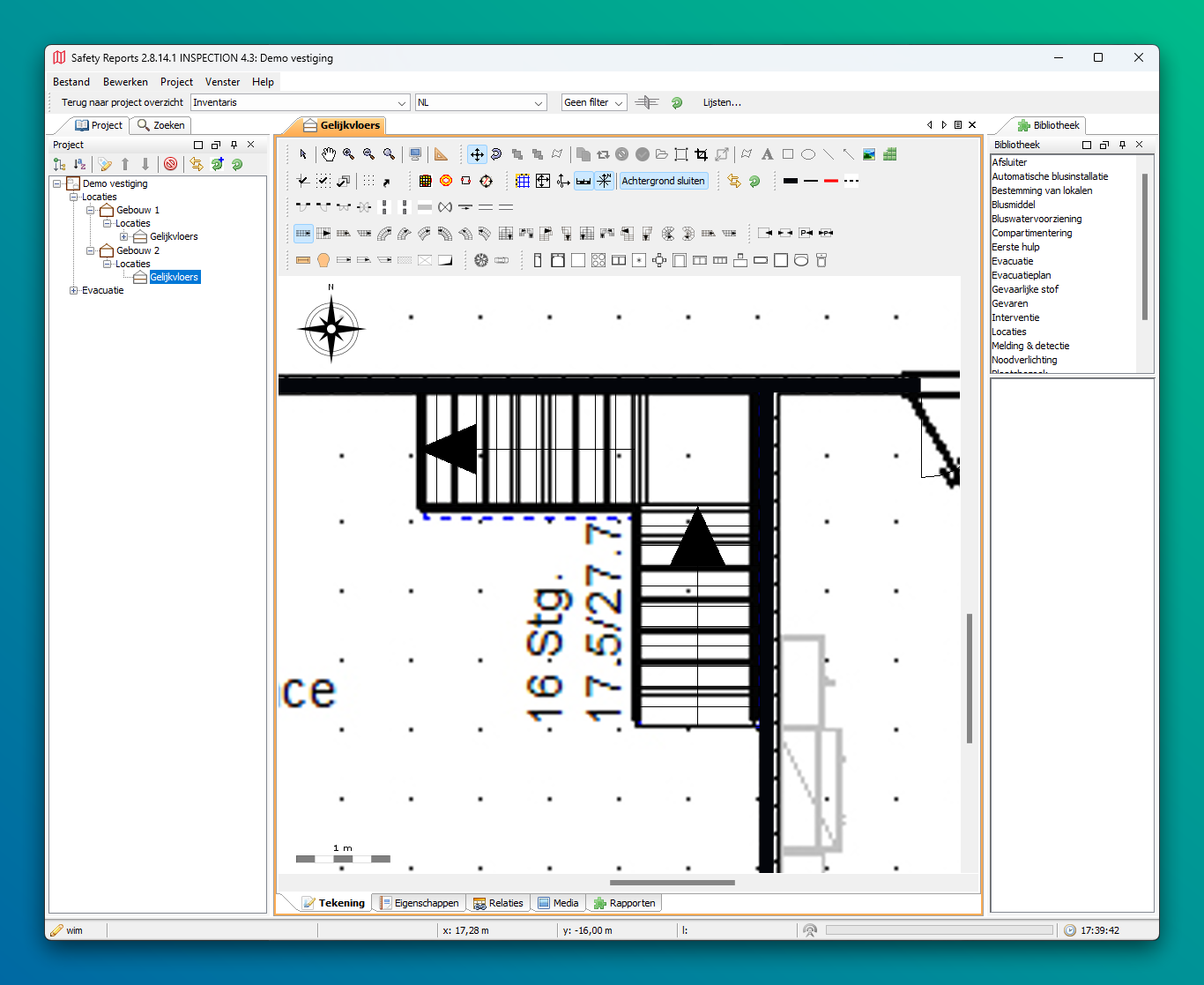

Trappen

Trappen werken op net dezelfde manier als deuren en ramen. Je activeert de trap die we wil tekenen in de toolbar en je plaatst de trap waar je hem wil hebben op de tekening. Je kan trappen ook altijd verschalen om beter te laten passen. Soms moet je 2 trappen gebruiken om een trap op een plan na te maken. Alle mogelijke trappen voorzien is onmogelijk. Het belangrijkste is dat het duidelijk is dat er een trap is. Niet dat bv het aantal treden klopt met de realiteit.

De achtergrond verbergen

Nu ons plan getekend is willen we het oude plan niet meer zien. We deactiveren de Achtergrond bewerken modus om opnieuw in de voorgrond te werken.

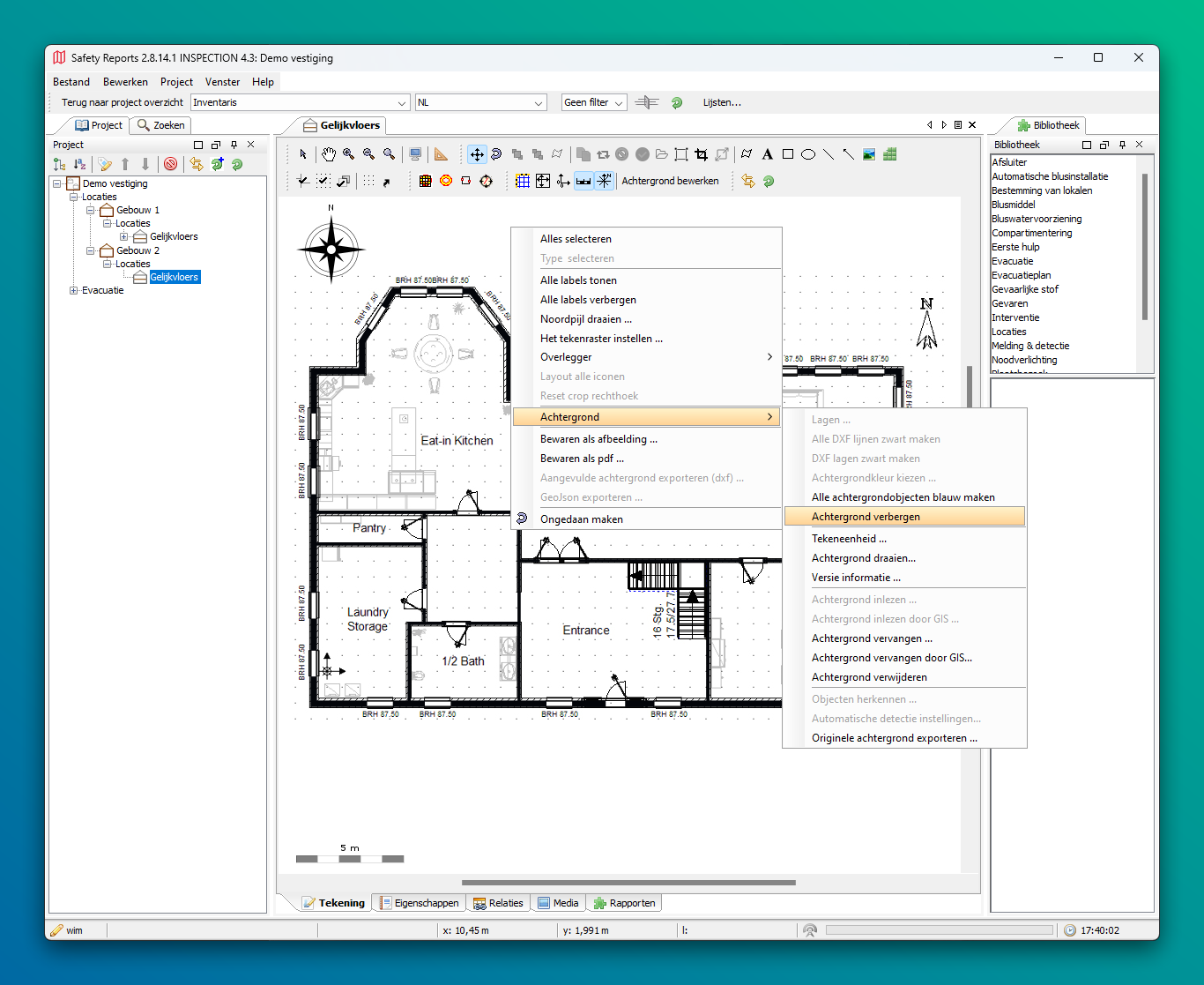

Daarna rechts-klikken en kiezen we Achtergrond > Achtergrond verbergen

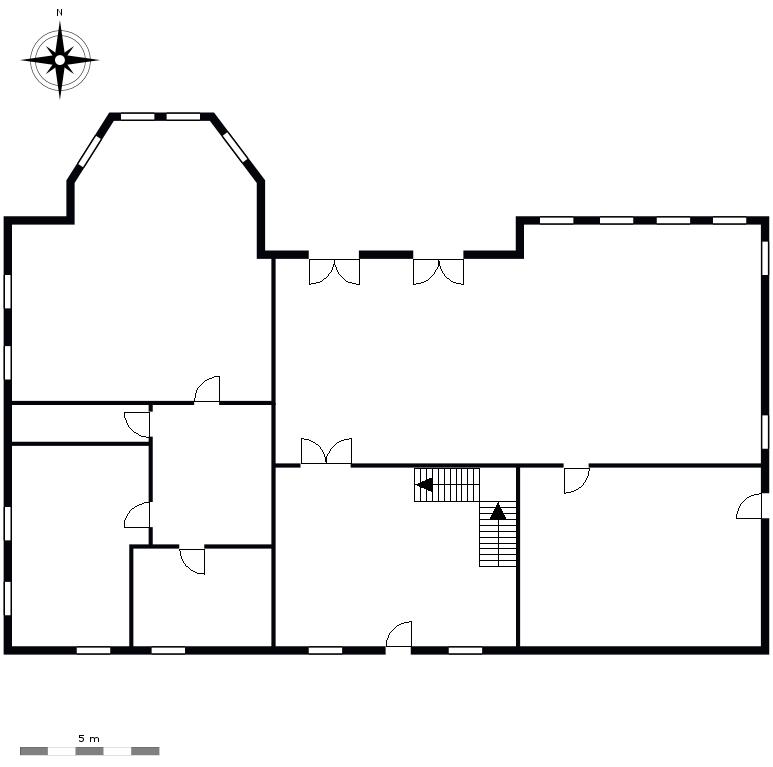

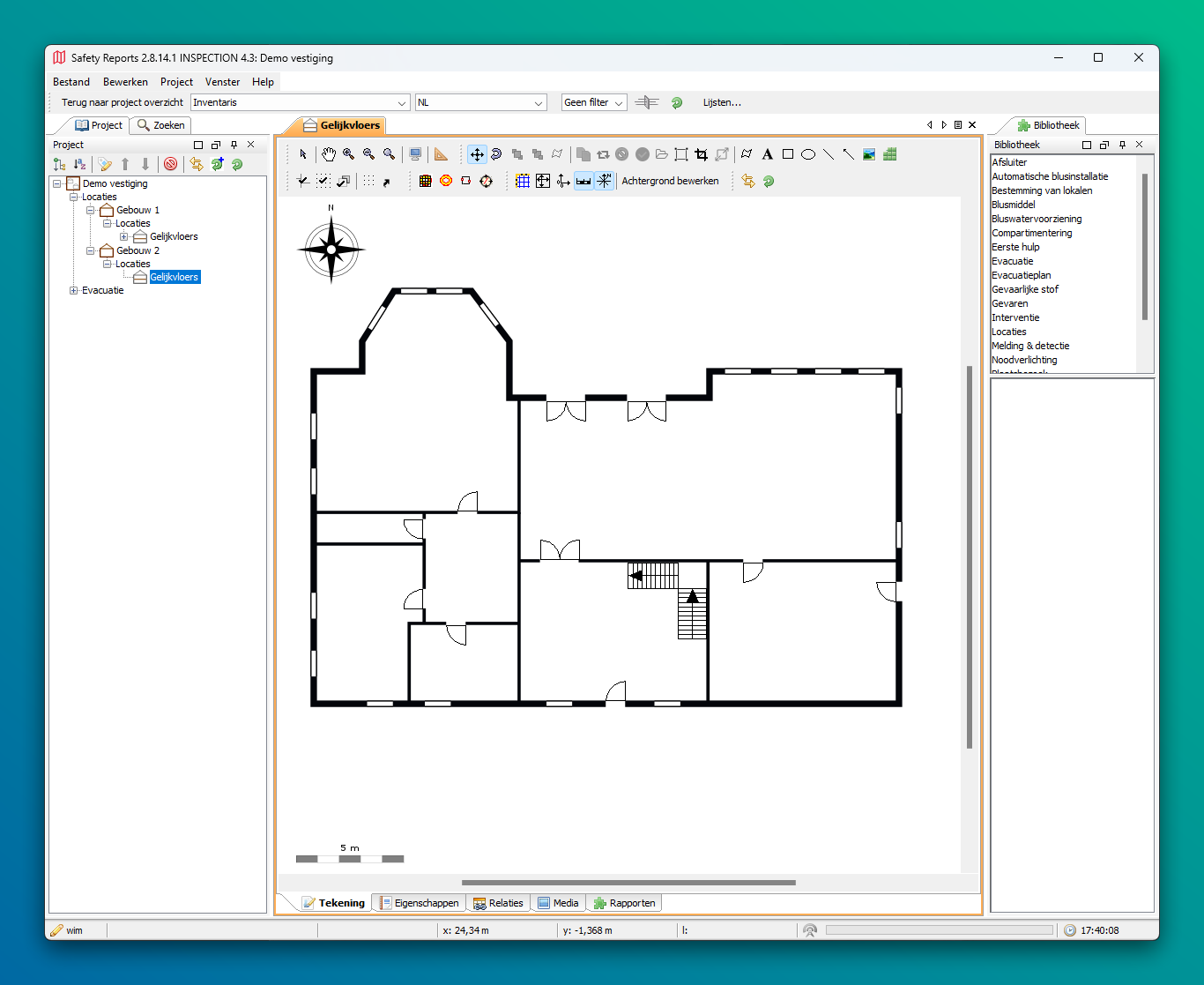

Het resultaat

Is een mooi plan dat je heel eenvoudig kan aanpassen in de toekomst. Wil je opnieuw aanpassingen maken dan klik je op Achtergrond bewerken en je past de muren, ramen en deuren aan.
