Tekenen zonder plan

In het voorbeeld zijn we vertrokken van een bestaande afbeelding om het plan over te tekenen. Dit is niet altijd beschikbaar. Het is dan ook mogelijk om een plan te tekenen zonder gebruik te maken van een afbeelding.

Dit is wel een stuk moeilijker om helemaal juist te krijgen en we raden aan om eerst een schets te maken op papier met daarbij alle juiste afmetingen.

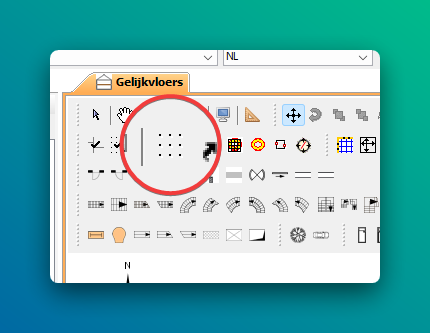

Om toch een basis te hebben tijdens het tekenen kunnen we een raster activeren dat ons zal helpen om juister te tekenen.

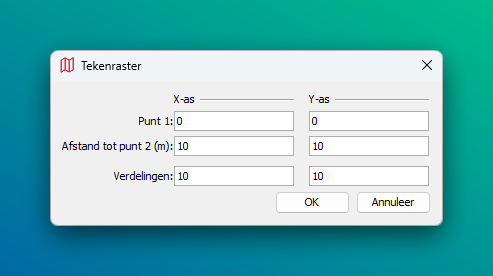

Wanneer we het raster activeren moeten we opgeven welke verdelingen we wensen:

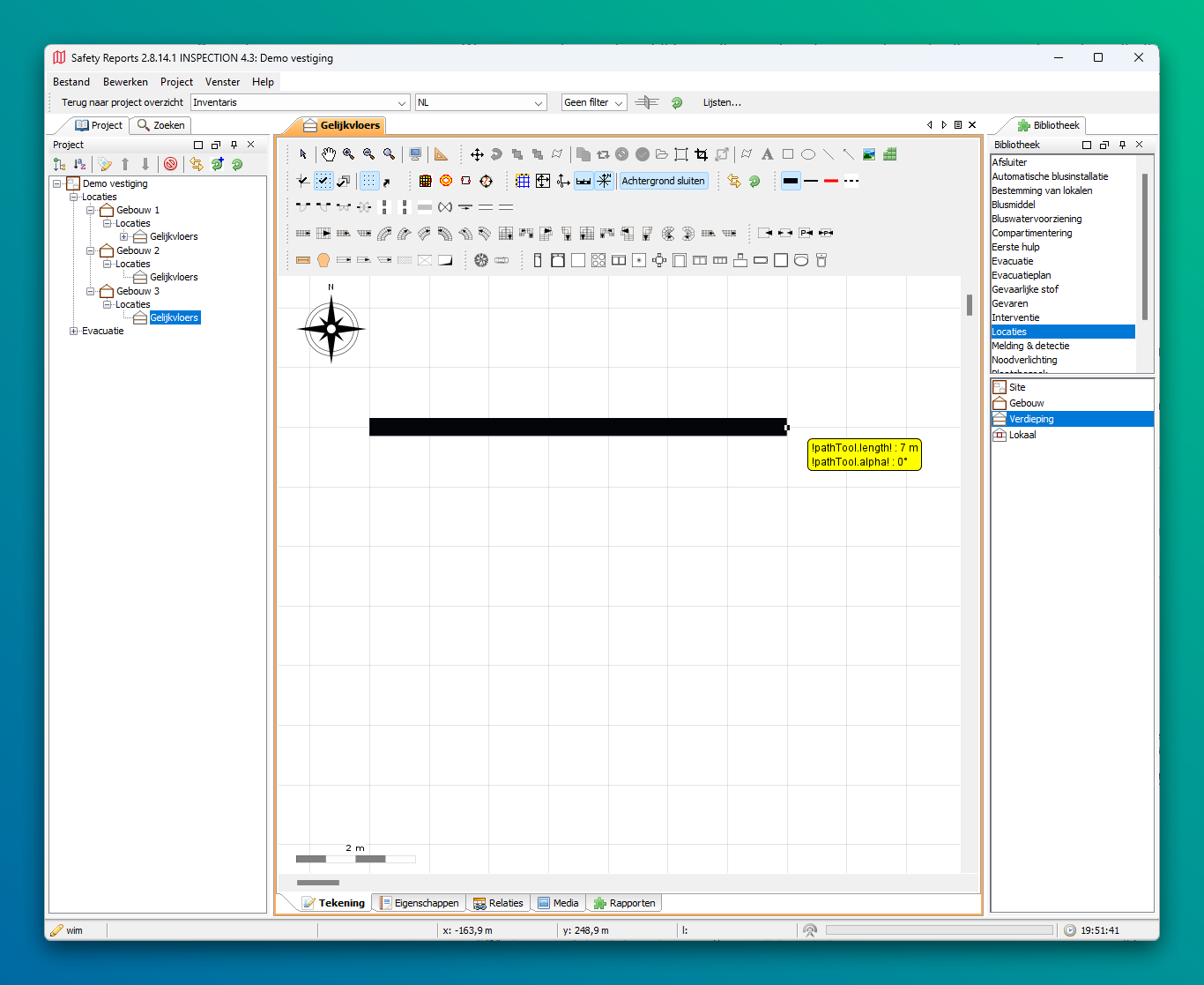

In het bovenstaande voorbeeld is het raster verdeeld in gelijke vierkanten van 1m op 1m. Dit tekent het makkelijkst. Je kan nog steeds een muur tekenen die tussen de rasterlijnen ligt maar het raster geeft een beter inzicht in de lengtes van de muren die je tekent.

Om het raster nu ook te gebruiken tijdens het tekenen activeren we de snap functie voor de raster.

Tijdens het tekenen wordt de lengte van het laatste segment steeds getoond. Kom je in de buurt van een rasterpunt, dan zal de muur naar dit punt springen. Wil je dat niet dan moet je meer inzoomen met je scrollwheel van je muis of de raster snap desactiveren.
