Achtergrond vervangen
Wanneer er aanpassingen zijn in het gebouw is het soms nodig een nieuw bestand in te lezen als achtergrond. Wanneer je dat wil doen moet je rekening houden met volgende beperkingen:
Voor afbeeldingen die als achtergrond gebruik werden:
- De afbeeldingen moeten identiek dezelfde maat hebben
- Het plan op de afbeelding moet op dezelfde plaats staan als de huidige achtergrond
Is dit niet het geval dan zal je merken dat na het vervangen van de achtergrond je iconen en figuren op een heel andere plaats staan dan voorheen. Dit kan je niet voorkomen indien je afbeelding te veel verschilt van de huidige afbeelding die als achtergrond gebruikt werd. Er is echter wel een oplossing voor:
Wanneer je een DXF bestand hebt gebruikt als achtergrond en je vervangt deze door een nieuwe versie:
- De nulpunten in beide bestanden moeten dezelfde zijn
- De UNITS gebruikt in beide bestanden moeten identiek zijn (bv beide in millimeter getekend)
- De namen van de lagen moeten dezelfde zijn in het nieuwe bestand
Wanneer één van bovenstaande voorwaarden niet voldaan is zal je merken dat je iconen en figuren niet meer op de juiste plaats getekend worden. In het hoofdstuk Figuren verplaatsen wordt er uitgelegd hoe je dit kan corrigeren maar om veel werk te voorkomen kan je best het nieuwe plan aanpassen naar dezelfde schaal, nulpunt en units als het ouden plan.
Achtergrond vervangen
Wanneer je de achtergrond van een tekening vervangt gaat de huidige achtergrond verloren. De eerste stap is dus deze achterond exporteren zodat we deze niet verliezen.
Originele achtergrond exporteren

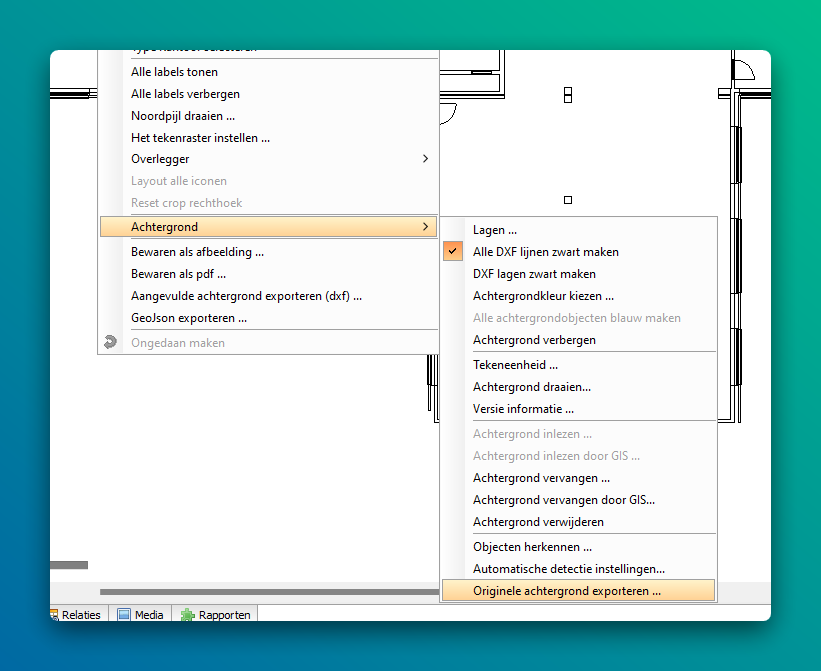

Je rechts-klikt op de tekening die je wil exporteren en kiest Achtergrond > Originele achtergrond exporteren.
Je bewaart dit bestand op een veilige plaats.
Achtergrond vervangen

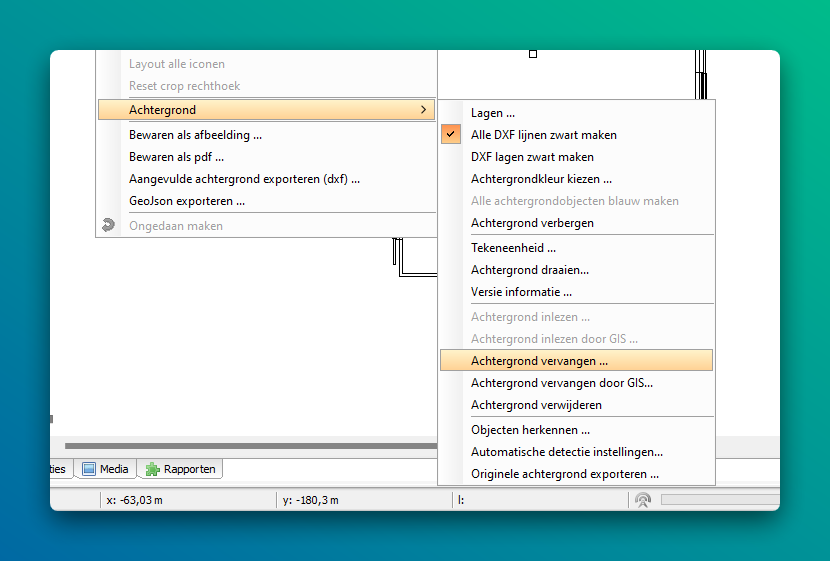

Om de achtergrond te vervangen rechts-klik je opnieuw op de tekening en kies je Achtergrond > Achtergrond ~~vervangen~~
Indien aan alle voorwaarden werd voldaan die we eerder hebben opgesomd werd de achtergrond vervangen en staan de iconen en figuren nog steeds op de juiste plaats. Is dat niet het geval lees dan verder ...
Figuren verplaatsen
Indien je bij het vervangen van de achtergrond merkt dat de iconen en figuren niet meer op dezelfde plaats staan, kan je gebruik maken van de bulk selectie tool om dit te corrigeren. Om dit te illustreren gaan we een DXF plan vervangen door een afbeelding van datzelfde plan. De schaal, nulpunten etc tussen beide tekeningen is volledig verschillend en daardoor zullen de iconen en figuren niet meer op de juiste plaat staan.

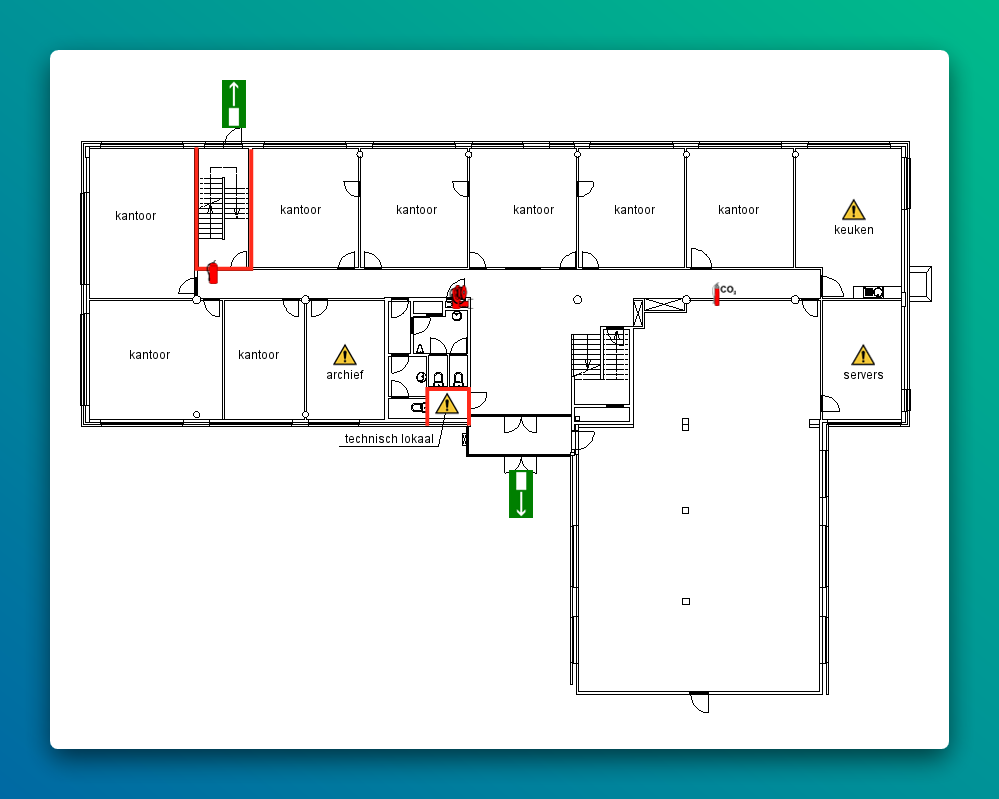

Onze tekening voor het vervangen van de achtergrond:

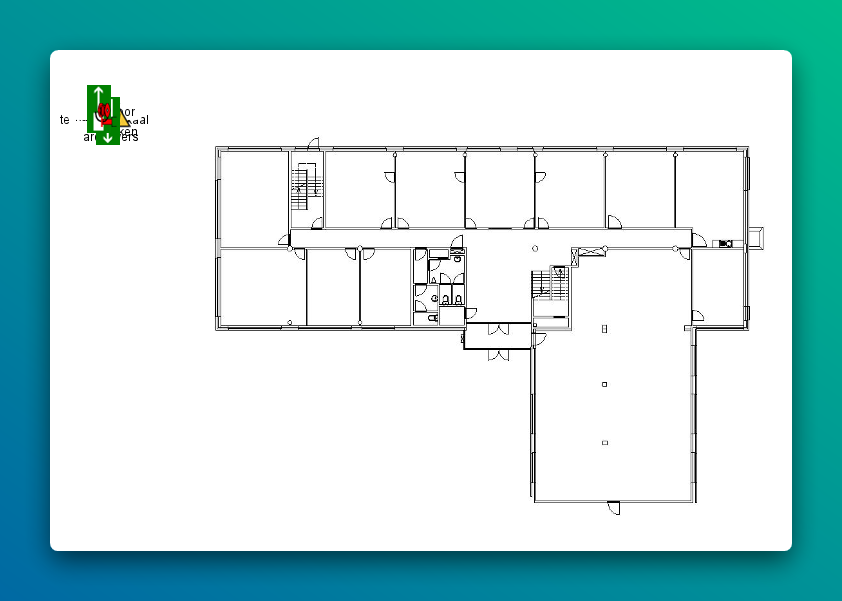

Dezelfde tekening na het vervangen van de achtergrond door een afbeelding:
Je ziet dat de iconen en figuren niet meer op hun plaats staan en dat de schaal van de tekening ook veranderd is. Om de de iconen en figuren opnieuw juist te zetten zouden we één voor één alle iconen en figuren kunnen aanpassen. Voor kleine tekeningen zoals deze is dat nog mogelijk maar voor grotere tekeningen is dat onbegonnen werk. Daarom betaat de bulk select tool waarmee we alle figuren in één keer kunnen schalen en verplaatsen.

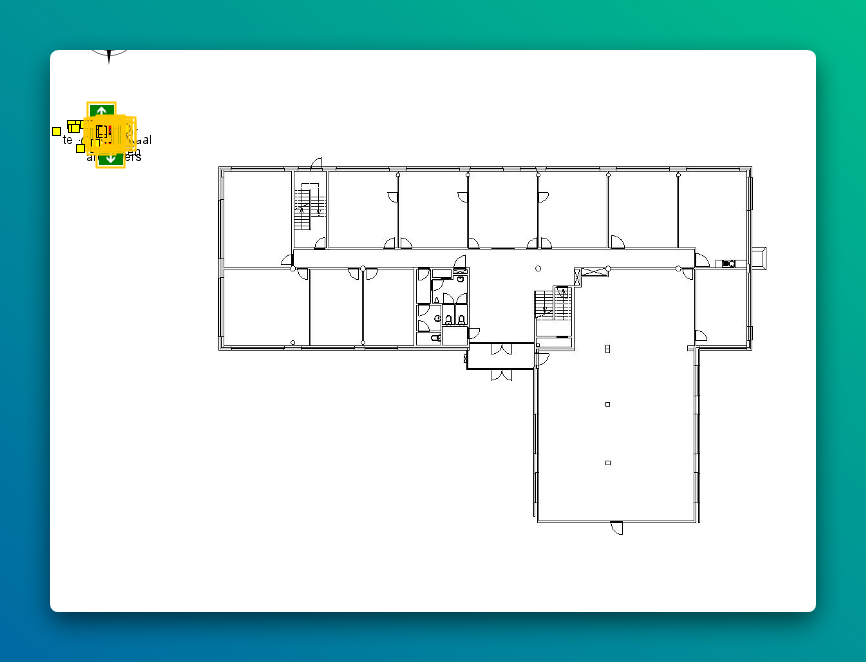

Eerst selecteren we alle figuren op het plan

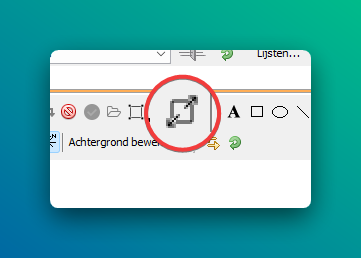

Daarna activeren we de bulk selectie tool en je zal merken dat er zich een rechthoek rond de geselecteerde figuren toont.

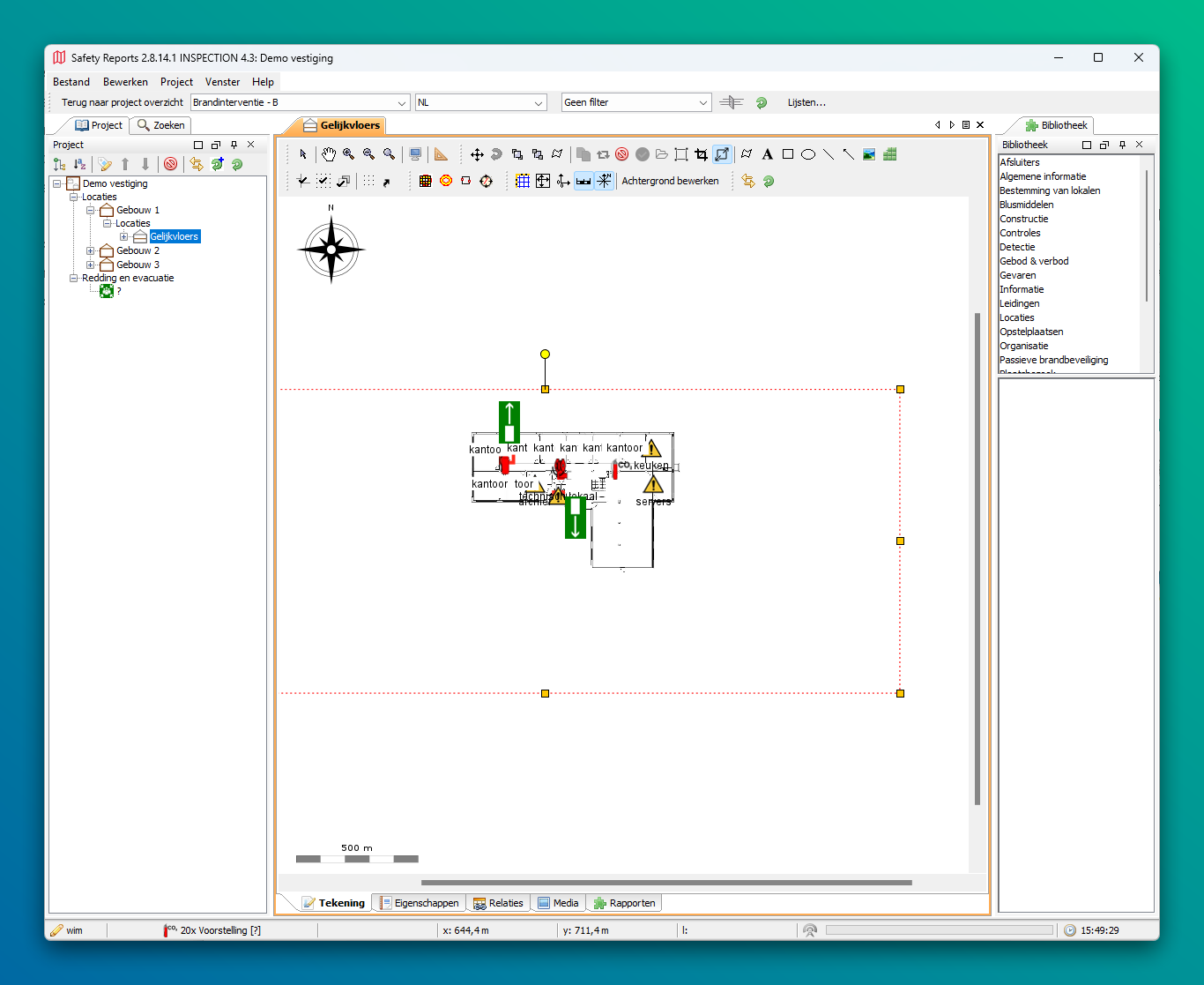

Je kan nu met de gele punten op de rechthoek de figuren verslepen en opnieuw juist plaatsen op het plan. Dit vraagt wat oefening om juist te krijgen maar het is beter dan elke figuur afzonderlijk aanpassen. Wanneer je tevreden bent over het resultaat druk je op ENTER om de aanpassingen door te voeren. Wil op opnieuw starten dan druk je op ESC en wordt er niets bewaard.
