Tekenen op de plannen
Nu we de achtergronden hebben ingelezen kunnen we informatie aanduiden op de plannen. Er zijn 3 soorten informatie die je op de plannen kan toevoegen:
- Iconen (e.g. blustoestel, hydrant, drukknop, ...)
- Figuren (e.g. evacuatiewegen, ATEX zone, ...)
- Vrije figuren, foto's en teksten
Iconen toevoegen op de plannen
Iconen voegen we toe uit de bibliotheek. Kies aan de rechter kant de categorie "Blusmiddel" en kies onderaan een "Blustoestel CO2". Sleep dit blustoestel op het verdiepingsplan. Waar je het icoon los laat komt het blustoestel te staan op het plan. Het blustoestel komt niet enkel op het plan terecht maar ook in de locatieboom aan de linker kant onder de verdieping waarop we het blustoestel geplaatst hebben.
Veel dezelfde iconen toevoegen
Een 2de manier om iconen toe te voegen op het plan is door in de bibliotheek 1x te klikken op het blustoestel. Je zal nu merken dat wanneer je met je muis over het plan beweest dat er dan een blustoestel onder je pointer hangt. Elke keer dat je klikt wordt er een blustoestel van het gekozen type geplaatst. Heel handig wanneer je veel dezelfde iconen wil toevoegen op een plan.
Wil je een icoon verplaatsen dan moet je dit eerst selecteren. Dit doe je met de selectietool bovenaan de tekening.
Je selecteert eerst het icoon en daarna kan je dit verplaatsen. Je kan natuurlijk ook meerdere iconen selecteren en deze in één keer verplaatsen.
Dit hoofdstuk is slechts een beperkte uitleg van de mogelijkheden. Wil je alle tools leren kennen lees dan het hoofdstuk tekentools
Figuren tekenen op de plannen

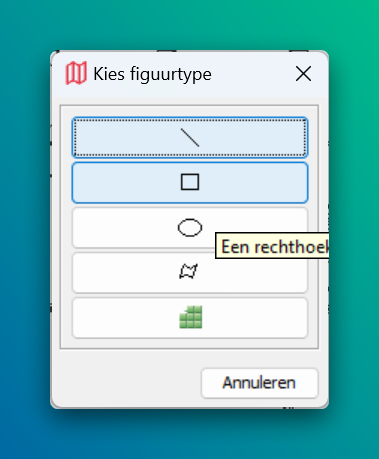

Informatie zoals brandcompartimenten wordt niet als icoon ingetekend op de plannen. Je vindt deze objecten ook in de bibliotheek maar wanneer je ze op het plan sleept en laat vallen zal je merken dat er een dialoog getoond wordt:
Afhankelijk van wat je wil tekenen kies je nu de juiste tekentool. Wij kiezen nu de bovenste tool (de lijntool) om een compartiment in te tekenen.
Je zal zien dat ook deze figuur in de locatieboom getoond wordt als aan object. Dat wil zeggen dat je elk compartiment of brandmuur uniek kan identificeren.
Compartimenten intekenen
Bij Certeso hebben wij de afspraak om buitenmuren nooit als compartimentslijn in te tekenen. We tekenen dus enkel de brandmuren die de verschillende delen van het gebouw brandwerend van elkaar scheiden.
Iconen en figuren wissen
Tot nu toe hebben we nieuwe informatie toegevoegd maar soms maak je een fout en dan moeten er gegevens gewist worden. Aangezien de figuren en iconen op het plan gekoppeld zijn met objecten in de locaties is dit niet altijd zo eenvoudig. Er zijn een paar dingen die je moet weten gaat gegevens wissen:
Je kan nooit een locatie wissen waar nog andere objecten onder zitten in de locatieboom.
Dit zorgt ervoor dat je nooit onbewust veel informatie gaat vernietigen. Je moet dus eerst de objecten onder de locatie wissen en dan kan je de locatie zelf wissen. Je doet dit best altijd in de inventaris module waar je alle objecten ziet in de locatieboom.
Wanneer je een object wist in de locatieboom zal je ook alle figuren van dit object wissen van de plannen
Zo blijven alle tekeningen altijd consistent en is er nooit een "verloren" blustoestel op de plannen te vinden.
Wanneer je een figuur wist heb je 2 keuzes
Ofwel wist je enkel de figuur van het plan. Ofwel wis je zowel de figuur als het object in de locatieboom. De 2de optie is de meest gebruikte zodat je plannen en databank consistent blijven. Er zijn echter situaties waarin je dat niet wil en dan kies je de andere optie.
