Een achtergrond inlezen
De verdiepingen die we net hebben toegevoegd hebben wel een naam maar nog geen plan. Deze keer gaan we echter geen GIS achtergrond gebruiken maar een DXF bestand.
DXF bestanden
DXF is een formaat dat ontwikkeld werd voor het maken van technische tekeningen. Veel toepassingen kunnen hun plannen exporteren naar dit formaat. Zo kan je een Autocad bestand (DWG) ook bewaren als een DXF en dit inlezen in Safety Reports als achtergrond.
Voor het beste resultaat bewaard je de DXF bestanden als versie 2004 ANSI

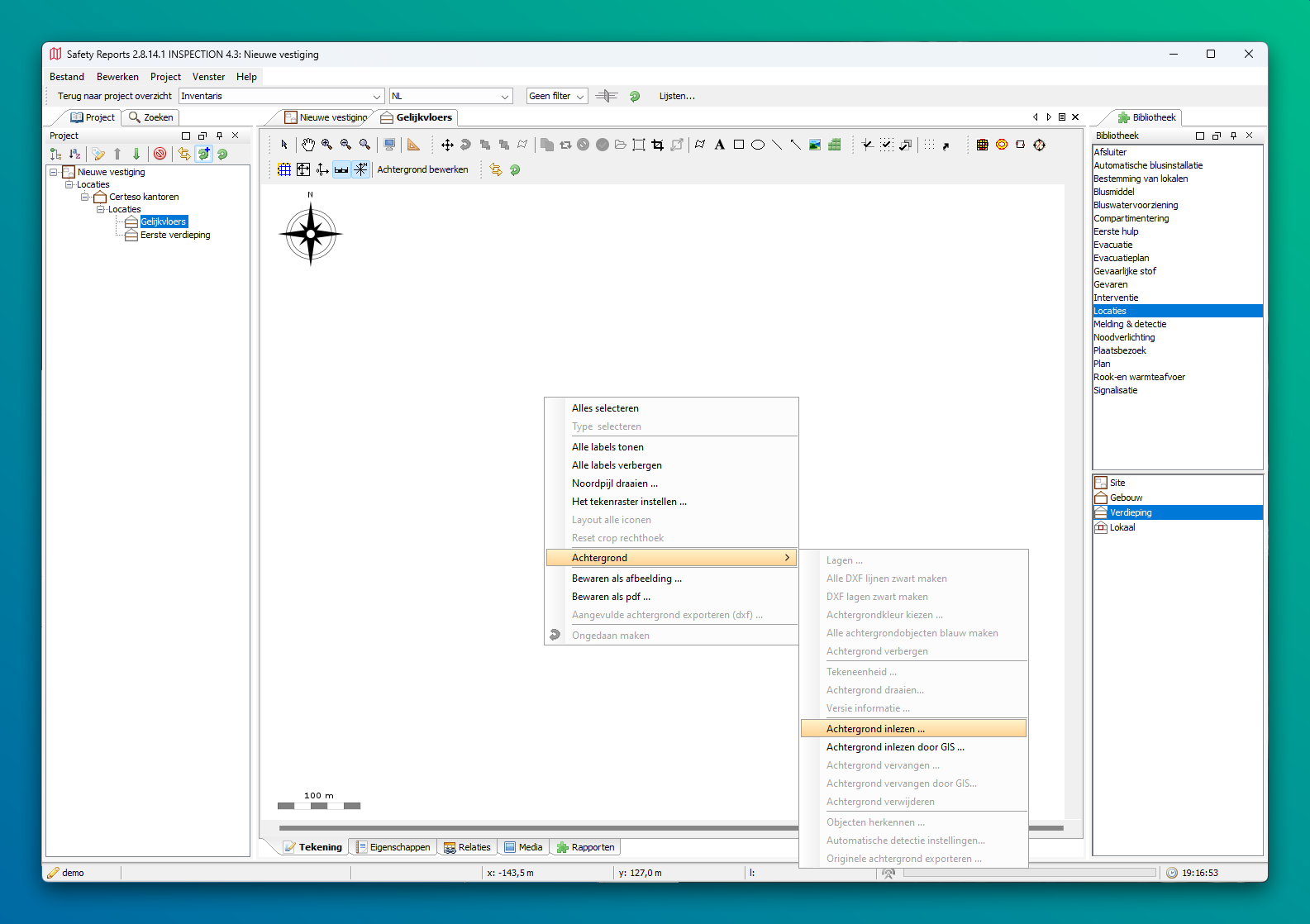

Open de verdieping door te dubbel-klikken op de verdieping in de locatieboom. Het lege plan opent. Zoals bij de site rechts-klik je op de lege tekening om een achtergrond in te lezen.

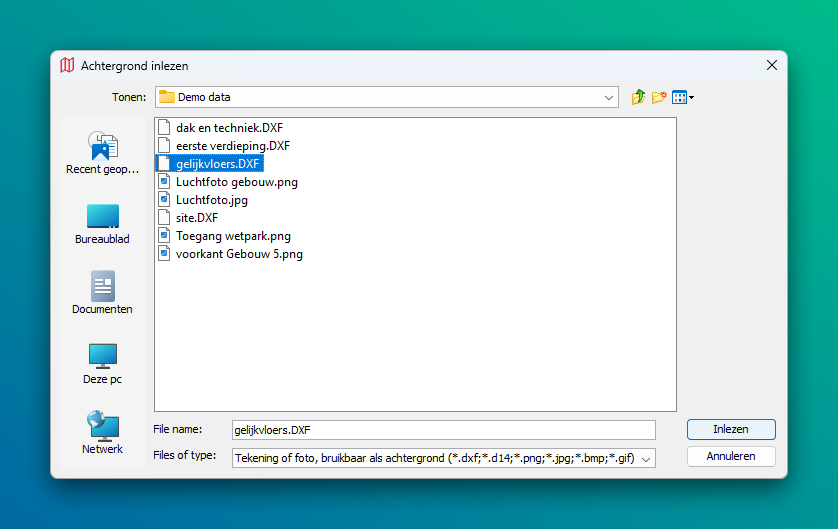

Kies een DXF plan en klik Inlezen.

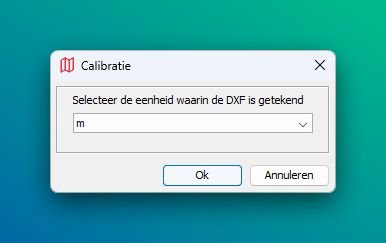

Een DXF bestand wordt getekend in UNITS maar nergens in het bestand wordt opgeslagen wat deze UNIT is. Bij het inlezen van het bestand moeten we dus kiezen hoe we deze UNIT willen interpreteren. De meeste plannen worden getekend in meter maar soms worden ook centimeter of zelfs milimeters gebruikt. Tenzij je dus weet in welke UNIT het plan getekend werd is dit een gok. Na het inlezen gaan we dit nakijken zodat we zeker een juiste schaal hebben in de ingelezen plannen.

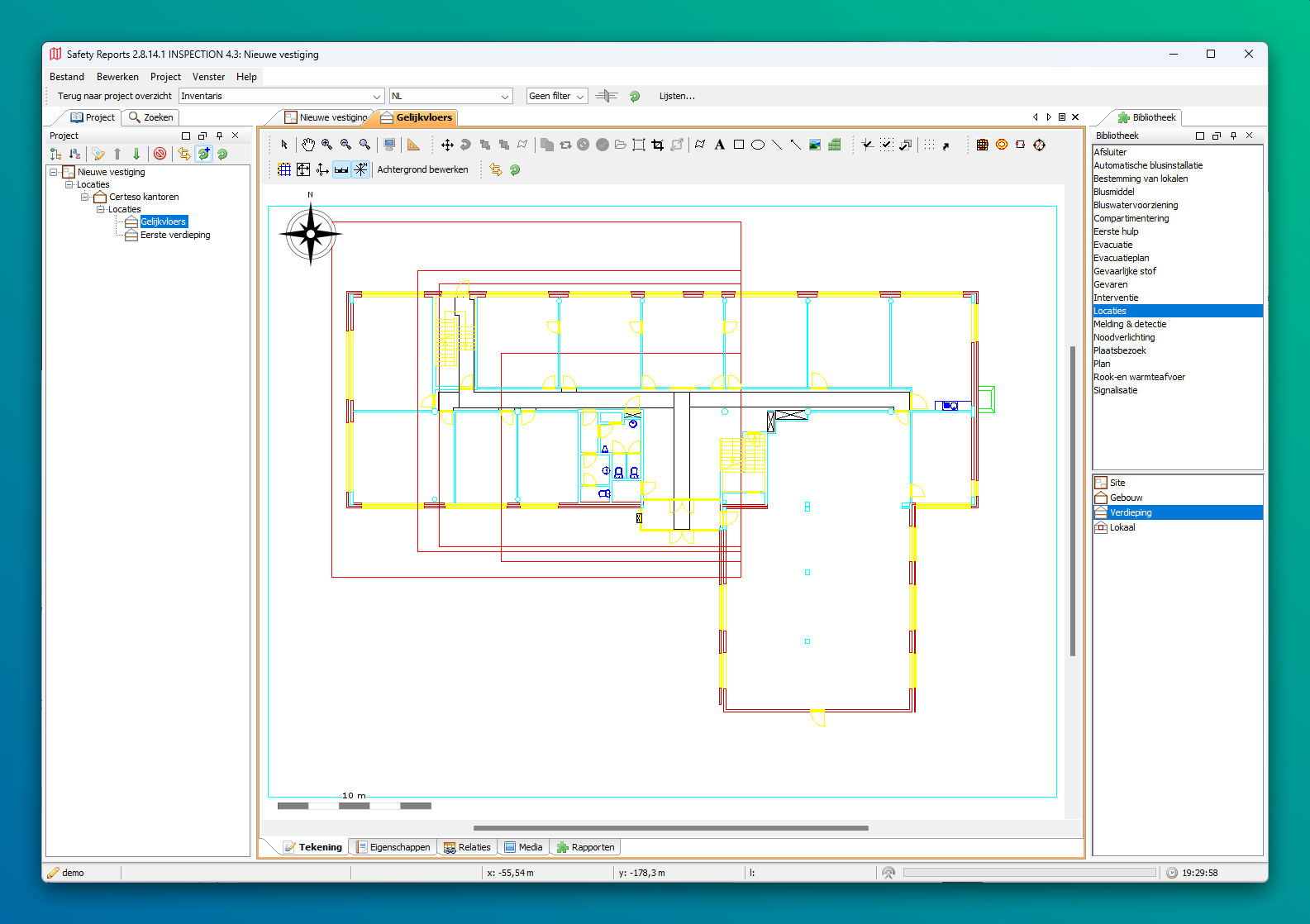

Het plan is nu ingelezen in de gelijkvloerse verdieping. Je scherm zou er alsvolgt uit moeten zien.
De DXF achtergrond instellen
Nu het plan ingezelen is zijn er nog een paar stappen die we moeten nemen om tot een bruikbaar plan te komen:
- Schaal nakijken
- Noordpijl instellen
- Lagen die we niet nodig hebben uitschakelen
- De kleur van de DXF lijnen instellen
Schaal nakijken

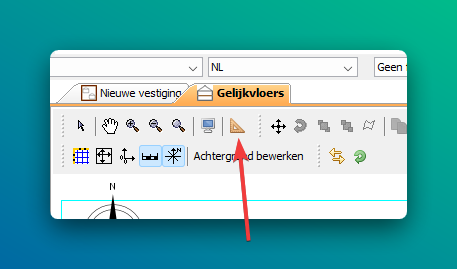

Bij het inlezen van een DXF moet je weten in welke UNITS dit bestand getekend werd om de schaal van van de achtergrond juist in te stellen. De eenvoudigste manier om te controleren of de schaal goed werd ingesteld is met de meettool. Je vindt deze tool bovenaan de tekening.

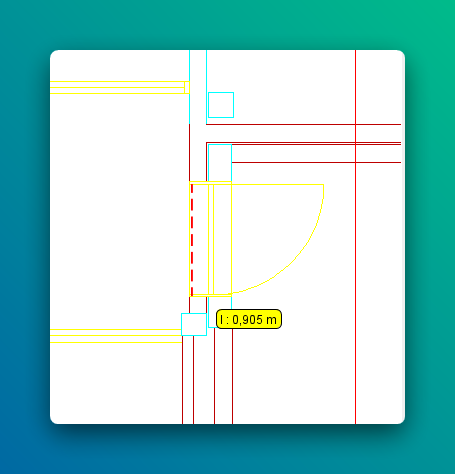

Je kan deze tool gebruiken om een afstand te meten op het plan. We weten dat deuren ongeveer 1m breed zijn dus we zoeken een deur op het plan en we meten deze na met onze meettool.
De opening van de deur lijkt ongeveel 90 cm breed te zijn op plan dus dat is helemaal goed. Meet jij een andere afstand dan moet je de schaal van de tekening aanpassen. De eenvoudigeste manier om dit te doen is een gekende afstand te gebruiken om de schaal in te stellen. Net zoals we net de schaal gemeten hebben kan je de schaal instellen met een 2de tool.
Met deze tool kan je een lijn tekenen en ingeven hoe lang deze lijn moet zijn. We duiden dus opnieuw de opening van de deur aan en geven dan in dat dit 0,9 meter lang is. Daarmee is de schaal nu wel juist ingesteld.
De noordpijl instellen

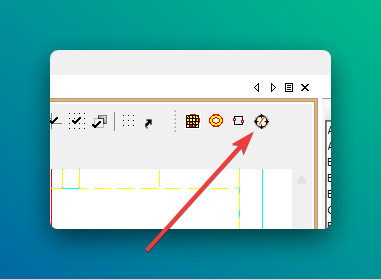

Omdat Safety Reports op de rapporten soms liggingsplannen moet kunnen tonen (bijvoorbeeld op een evacuatieplan) met dezelfde oriëntatie als de verdiepingsplannen is het belangrijk dat de oriëntatie van de verdiepingsplannen juist is. Hiervoor moeten we het noorden aanduiden op de verdiepingsplannen. Dit kan heel eenvoudig door een pijl te tekenen met deze tool naast de tool die wel eerder gebruikt hebben om de schaal te corrigeren.
Tip
Kijk op het siteplan hoe het gebouw ligt om te weten waar het noorden juist ligt. Op een siteplan dat ingelezen werd uit GIS zal het noorden altijd bovenaan liggen.

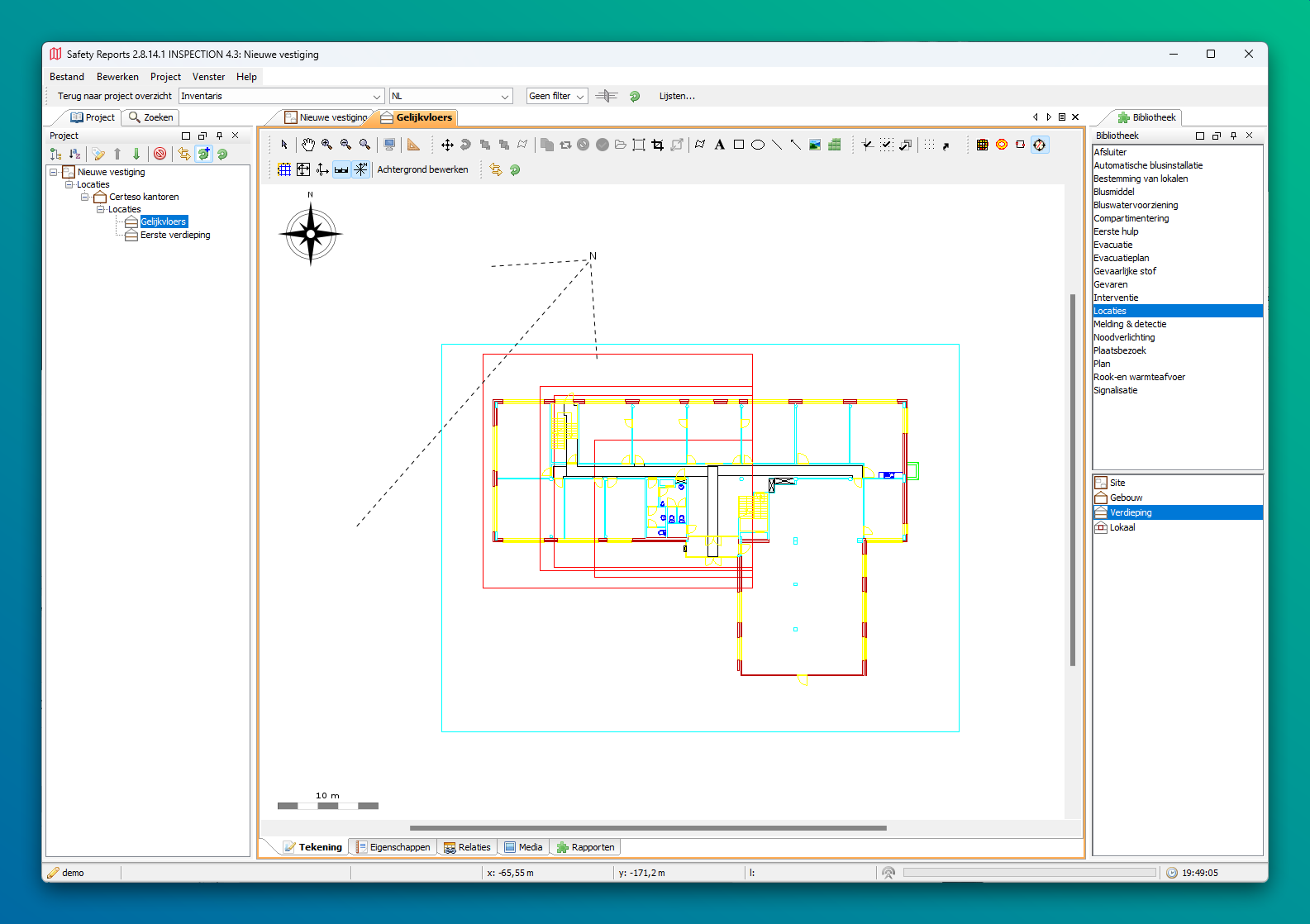

Teken met deze tool een pijl in de richting van het noorden en je zal zien dat het compas links bovenaan het plan draait in deze richting.
Lagen die we niet nodig hebben uitschakelen
Een DXF bestaat uit lagen. Soms staat er veel te veel informatie op de DXF. In Safety Reports kunnen we deze laggen uitschakelen indien we ze niet nodig hebben.

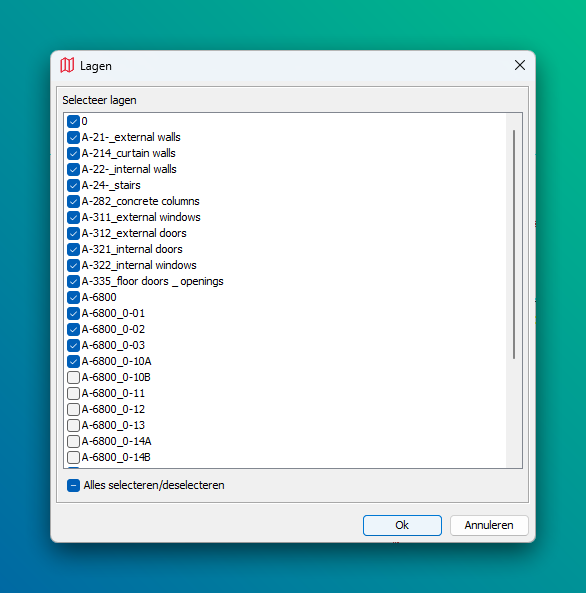

Je doet dit door rechts te klikken op de tekening en dan te kiezen Achtergrond > Lagen ...
Je kan laag na laag uitschakelen en op de tekening wordt deze laag dadelijk onzichtbaar. Zo kan je op zoek naar de lagen die je wil behouden.
De kleuren van de DXF instellen
Ons voorbeeld plan is niet echt bruikbaar als achtergrond omdat er gewerkt werd met heel veel verschillende kleuren. We zouden liever alle lijnen zwart zien.
Dit kan je instellen door opnieuw rechts te klikken op het plan en te kiezen Achtergrond > Alle DXF lijnen zwart maken

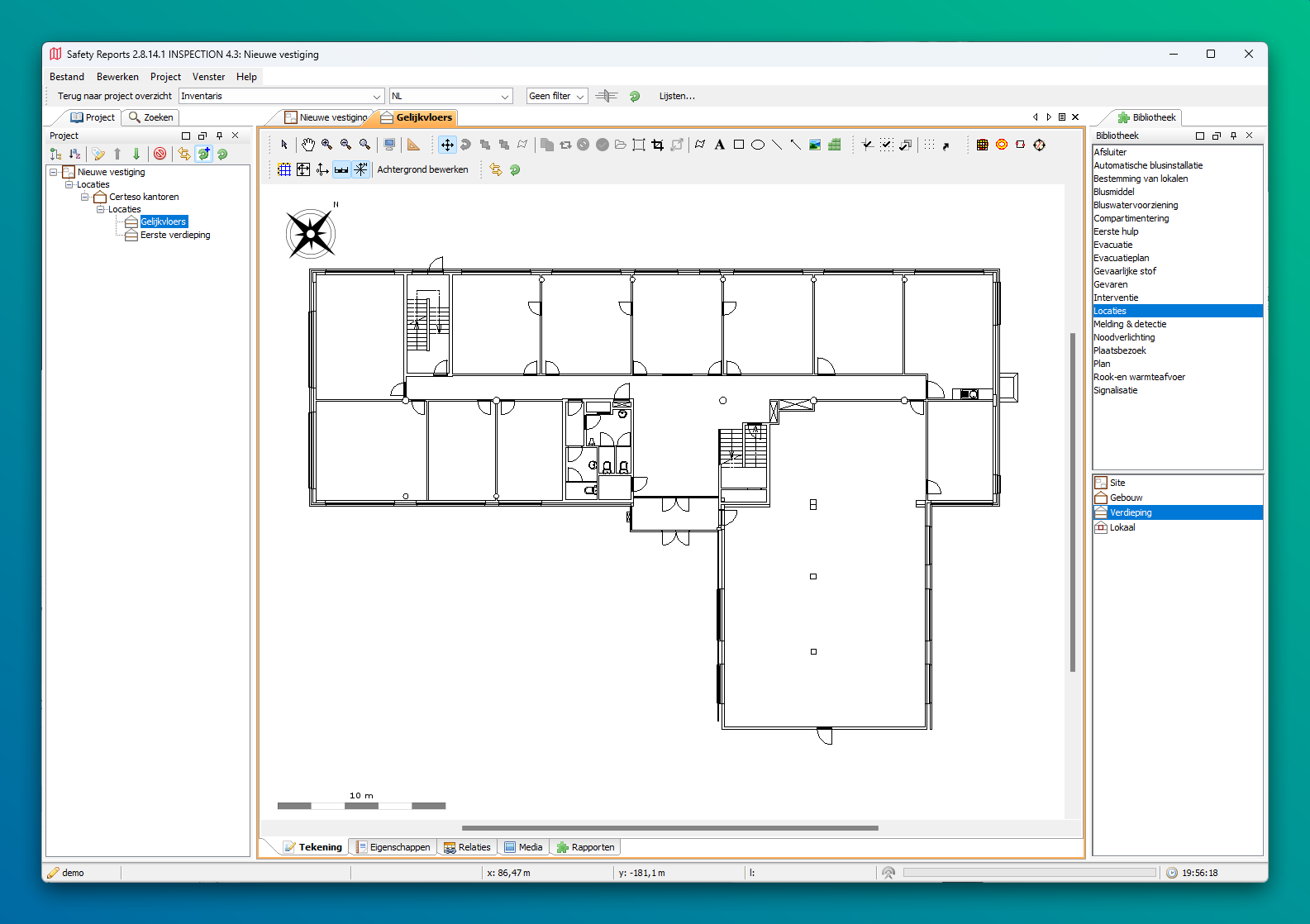

Het resultaat is een plan dat we zeker kunnen gebruiken als basis voor allerlei rapporten.
